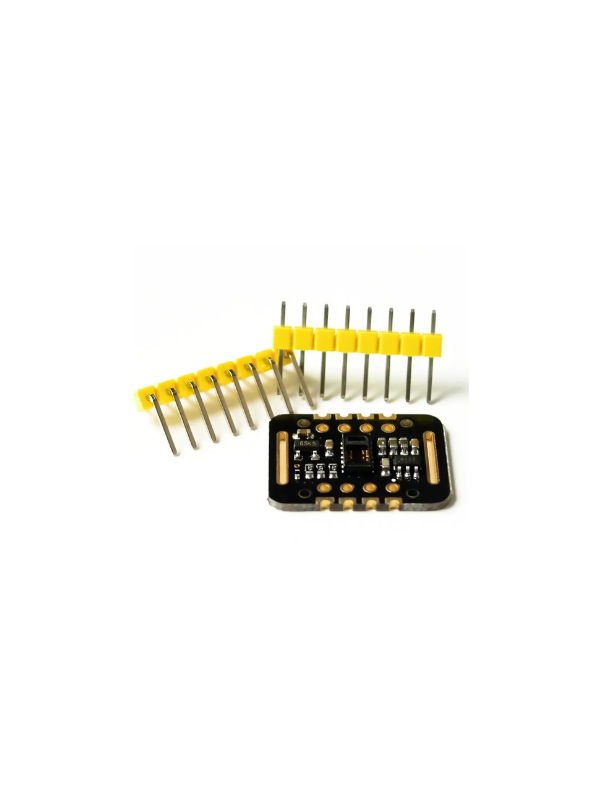

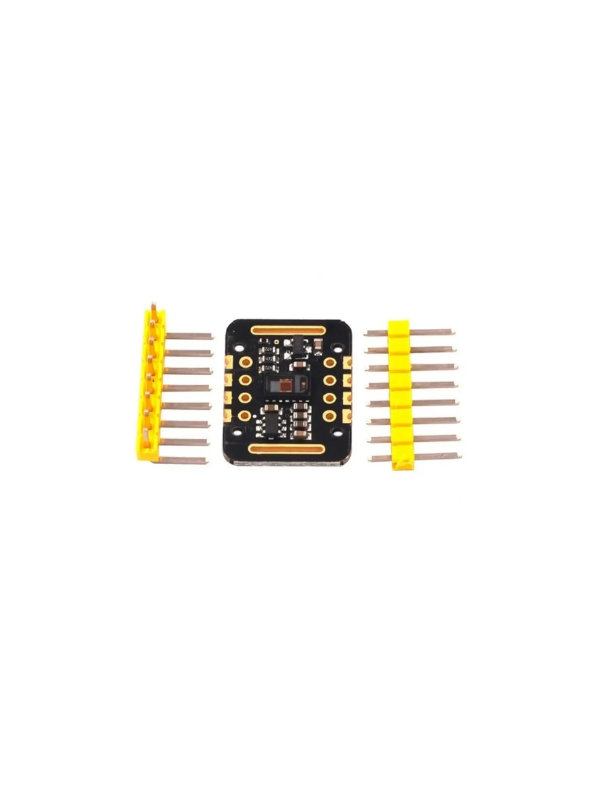

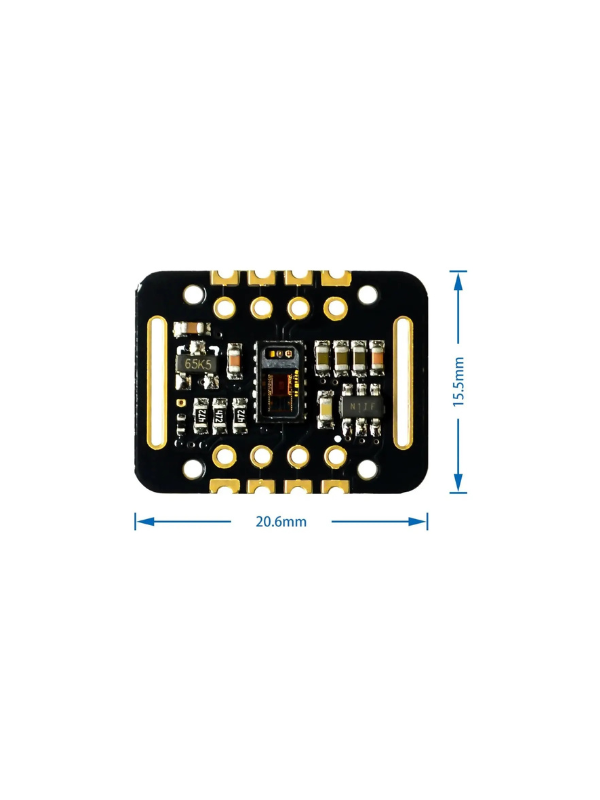

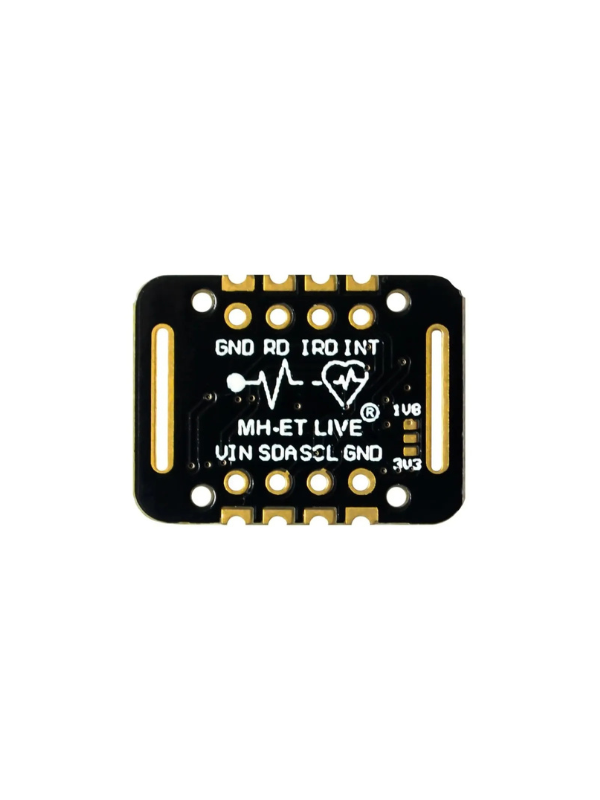

01 - Módulo de sensor de pulsação e frequência cardíaca MAX30102 DESCRIÇÃO Características: - O MAX30102 é um módulo de sensor bio de oxímetro de pulso integrado e monitor de frequência cardíaca. Ele integra um LED vermelho e um LED infravermelho, detector de fotos, componentes ópticos e circuito eletrônico de baixo ruído com supressão de luz ambiente. - O MAX30102 possui uma fonte de alimentação de 1.8V e uma fonte de alimentação de 5.0V separada para LEDs internos para frequência cardíaca e aquisição de oxigênio no sangue em dispositivos wearable, usados nos dedos, lóbulo da orelha e pulso. A interface de comunicação compatível com I2C padrão pode transmitir os valores coletados para o HArduinu, KL25Z e outros microcontroladores para o cálculo da frequência cardíaca e do oxigênio no sangue. - Além disso, o chip também pode desligar o módulo através do software, a corrente de espera é próxima de zero e a fonte de alimentação é sempre mantida. Devido ao seu excelente desempenho, o chip é amplamente utilizado nos telefones celulares da série Samsung Galaxy S. - Em comparação com a geração anterior MAX30100, o chip integra uma tampa de vidro para eliminar eficazmente a interferência de luz externa e interna, e tem o melhor desempenho confiável. Os principais parâmetros: Comprimento de onda de pico LED: 660nm/880nm Tensão da fonte de alimentação LED: 3.3 ~ 5V Tipo de sinal de detecção: sinal de reflexão de luz (PPG) Interface de sinal de saída: interface I2C Tensão da interface de comunicação: 1.8 ~ 3.3V ~ 5V (opcional) Placa reservada tamanho do furo de montagem: 0,5 x 8,5 mm Descrição do pino: VIN: terminal de entrada de energia principal 1.8-5V Almofada de 3 bits: Selecione o nível de pull-up do barramento, dependendo da tensão mestre do pino, selecione 1.8v ou 3_3v (este terminal contém 3.3V e acima) SCL: o relógio conectado ao barramento I2C; SDA: dados ligados ao barramento I2C; INT: Pino de interrupção do chip MAX30102; RD: Terminal de terra LED RED do chip MAX30102, geralmente não conectado; IRD: O solo LED IR do chip MAX30102 geralmente não está conectado; GND: Fio terrestre. Descrição do princípio: - Método de dissolução de luz: medir o pulso e a saturação de oxigênio no sangue usando tecido humano para causar transmitância diferente quando o vaso sanguíneo bate; - Fonte de luz: um comprimento de onda específico de diodo emissor de luz seletivo para oxihemoglobina (H bO 2) e hemoglobina (Hb) no sangue arterial; - A transmitância é convertida em um sinal elétrico: a mudança no volume da pulsação arterial causa uma mudança na transmitância da luz. Neste momento, o variador fotoelétrico recebe a luz refletida do tecido humano, converte-a em um sinal elétrico e amplifica e produz. Pronta entrega, envio imediato e com Nota Fiscal Loja física: Tekni-Mas Máquinas LTDA
