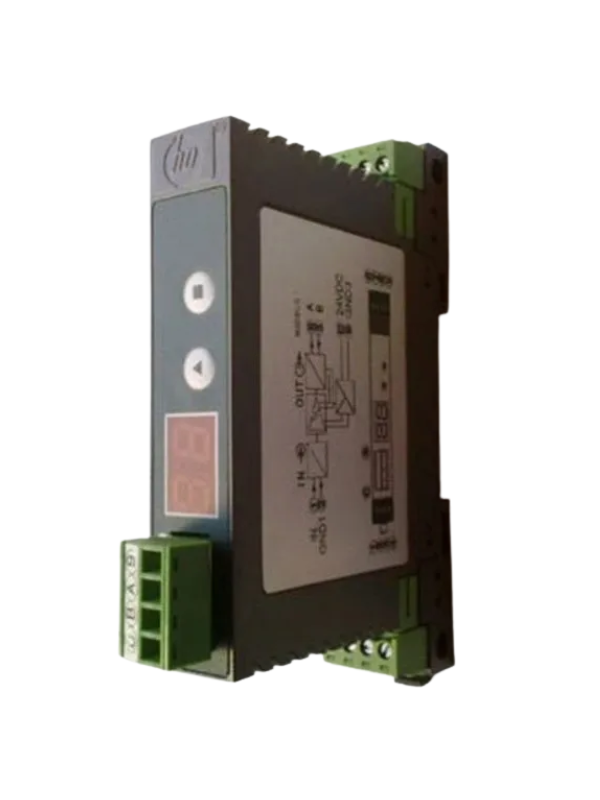

01 - Conversor Modbus (RS485) padrão analógico de 0 à 10Vdc
Os principais parâmetros técnicos

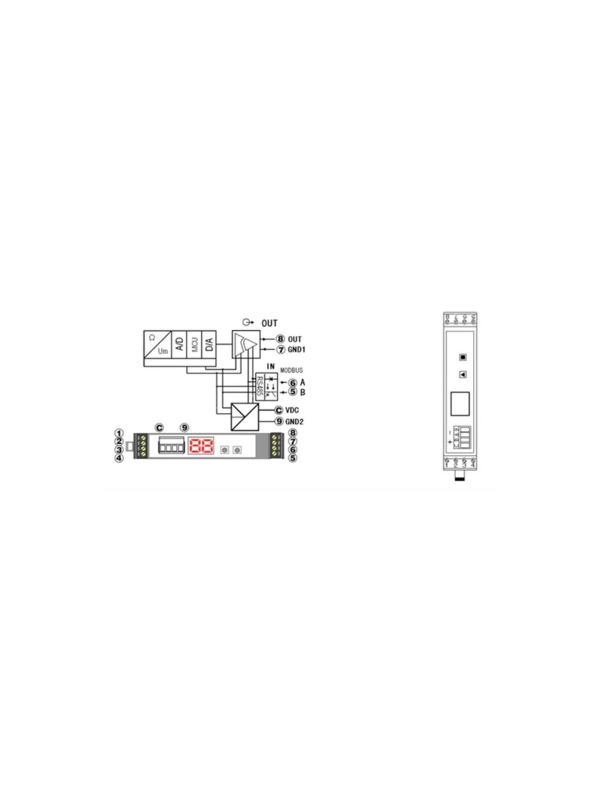

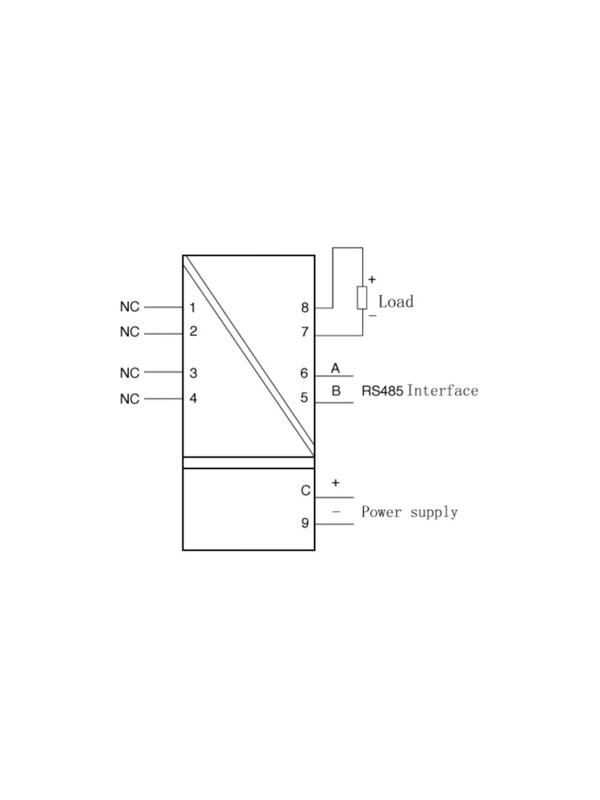

- Este é um transmissor isolado de canal único. Uma entrada de comunicação, uma saída de corrente e tensão
. O transmissor do isolamento adota o modo independente da fonte de alimentação da c.c., fonte de alimentação-entrada
- Isolamento entre saídas.
Instalação padrão do trilho DIN de 35mm
Tensão de alimentação: 24vdc 10%
Consumo de corrente: 60ma (na fonte de alimentação 24vdc)
Perda de energia: 1.5 w, (quando fonte de alimentação 24vdc)
Sinal de entrada: RS485 comunicação MODBUS-RTU protocolo.
Saída atual: 0 à 10 V
Tensão de saída: 0 à 10 V
Padrão de precisão: 0.5% F.S
Variação de temperatura: 0.015%
Tempo de resposta: 0.01s (10 90%)
Tempo de estabilização: 0.03s
Influência da mudança da fonte de alimentação: 100mq
Distância de comunicação: 1200m
Formato de comunicação: 9600, 8, n, 1
Temperatura do ambiente de trabalho: -10 50 50ºC
Umidade do ambiente de trabalho: 8585rh %
Temperatura de armazenamento: -30-60ºC
Dimensões: largura 16.6 x altura 105 x profundidade 65 (mm)
Material do escudo: abs retardador de chama + pc
Design à prova de poeira: Sim
Descrição do Formato de Comunicação
O módulo usa um formato de dados de comunicação fixa: 9600, 8, n, 1.
O módulo suporta o protocolo modbus-rtu padrão. O módulo usa o código de função 06 (registro de retenção de gravação) e o endereço de registro é 00 00 (o endereço de registro da maioria de software de configuração deve ser aumentado em 1, por exemplo, o endereço no rei da configuração é 40001).
Módulo de análise de instrução:
Escreva o valor de saída analógica do módulo, o quadro de comando enviado para o módulo: 03 06 00 00 13 88 85 7e
O primeiro byte 03 é o endereço de comunicação do módulo, o segundo 06 é o código de função para output o valor análogo, 0000 é o endereço de registro, 13 88 é o valor analógico de saída, 85 7e é a verificação crc, e o bit baixo é o primeiro.
O módulo retorna: 03 06 00 00 13 88 85 7E
O primeiro 03 é o endereço de comunicação do módulo, o segundo 06 é o código de função para output o valor análogo, 13 88 valor análogo, e 85 7e é o teste crc.
Os dados devolvidos 13 88 são um valor inteiro, 13 88 são convertidos para decimal 5000 e, em seguida, multiplicados por um coeficiente fixo (ver quadro 1) é o valor real da saída. Por exemplo, o sinal de saída é 4-20ma, 5000 vezes o coeficiente 0.001 é igual a 5.000ma.
