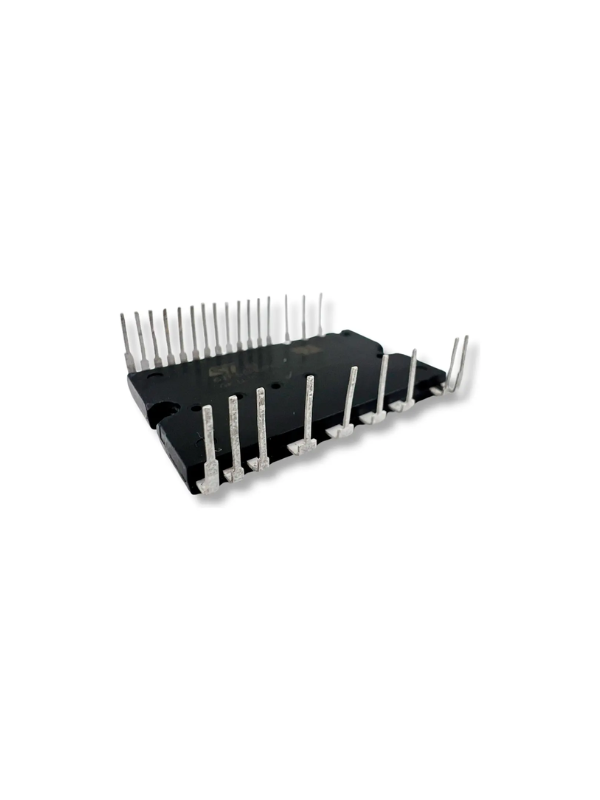

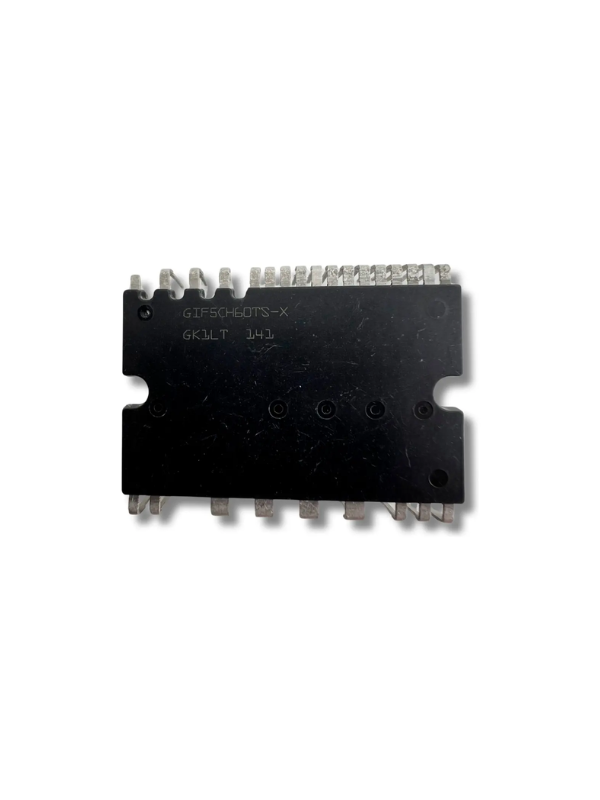

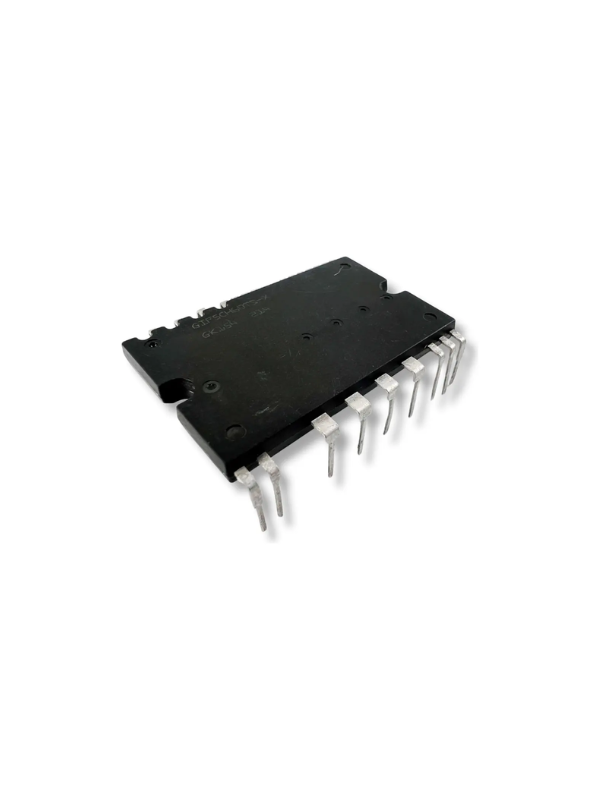

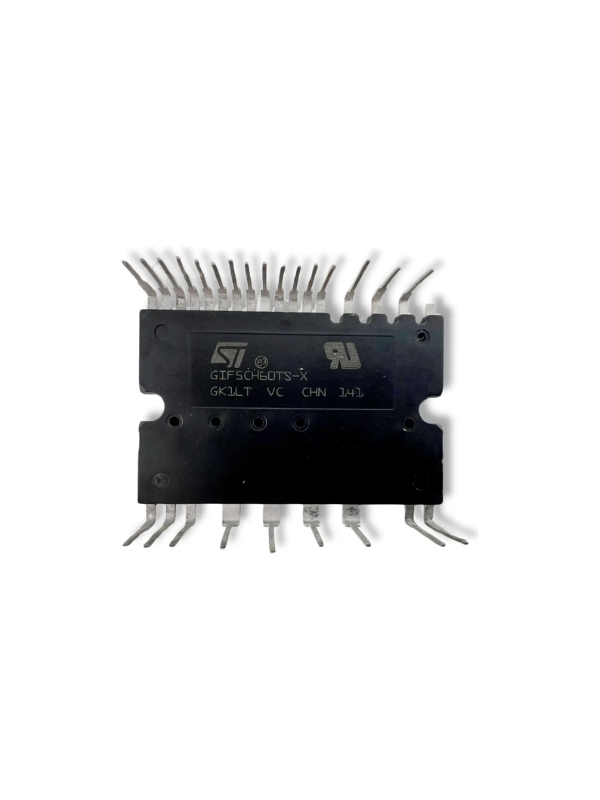

01 - Modulo Igbt GIF5CH60TS-X SLLIMM inversor trifásico 8A 600V
Módulos IGBT SLLIMM 2a série IPM, inversor trifásico, 8 A, 600 V curto-circuito IGBTs robustos
Esta segunda série de SLLIMM (pequeno módulo moldado inteligente de baixa perda) fornece um
drive de motor CA compacto e de alto desempenho em um design simples e robusto. Ele combina
novos ICs de controle proprietários ST (um driver LS e um HS) com um IGBT de parada de campo (TFS) de trincheira robusto de curto-circuito aprimorado, tornando-o ideal para drives de motor
operando até 20 kHz em circuitos de comutação rígida.
Descrição técnica:
Configuração: Inversor trifásico
Tensão coletor-emissor VCEO máx.: 600 V
Tensão de saturação coletor-emissor: 1,7 V
Corrente de coletor contínua a 25 C: 8 UMA
Corrente de fuga do emissor-porta: -
Pd - Dissipação de potência: 30 W
Embalagem / Caixa: SDIP2F-26
Temperatura mínima de operação: - 40 C
Temperatura máxima de operação: + 125 C
• Ponte inversora IGBT trifásica IPM 8 A, 600 V, incluindo 2 CIs de controle para diodos de acionamento de gate e roda livre
• Entradas TTL/CMOS de 3,3 V, 5 V com histerese
• Diodo bootstrap interno
• Bloqueio de subtensão de drivers de gate
• Função de desligamento inteligente
• Proteção contra curto-circuito
• Entrada de desligamento/saída de falha
• Saídas separadas de emissor aberto
• Sensor de temperatura integrado
• Comparador para proteção contra falhas
• IGBT TFS robusto para curto-circuito
• Diodos de recuperação suave e muito rápidos
• NTC de 85 kR, UL 1434, CA 4 reconhecido
• Classificações de isolamento de 1600 Vrms/min.
