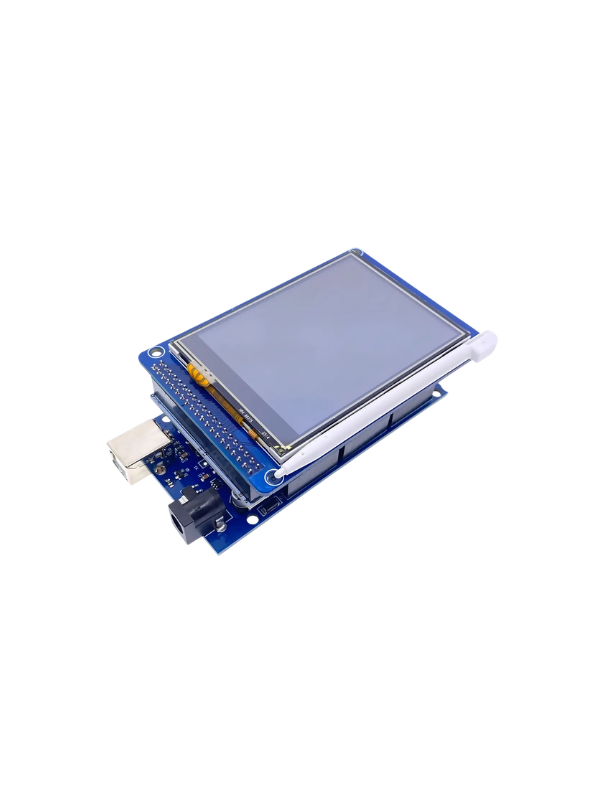

01 - Kit Mega 2560 R3 + Display touch colorido + cabo + caneta

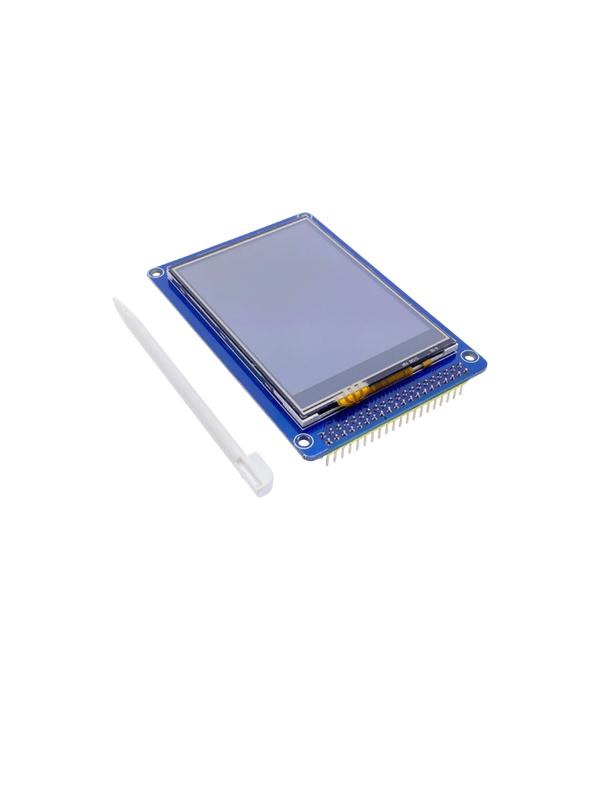

3.2 ''TFT Lcd:
-3.2 polegadas, resolução 240*320, com tela de toque tft;
-Chip de driver de exibição para o ili9341, chip de driver de tela de toque para o xpt2046;
-16bit interface paralela para interface de exibição, suporte 6800 e 8080 interface de ônibus, suporte stm32 fsmc bus interface, raspador rápido;
-Interface de tela de toque para a interface spi, menos linhas de dados, a unidade é simples;
-Baixa tensão gota onboard baixa corrente ldo regulador, compatível com 5v e 3.3v fonte de alimentação;
-Circuito de controle de luz de fundo a bordo pwm, pode suportar o controle de io e controle de escurecimento pwm;

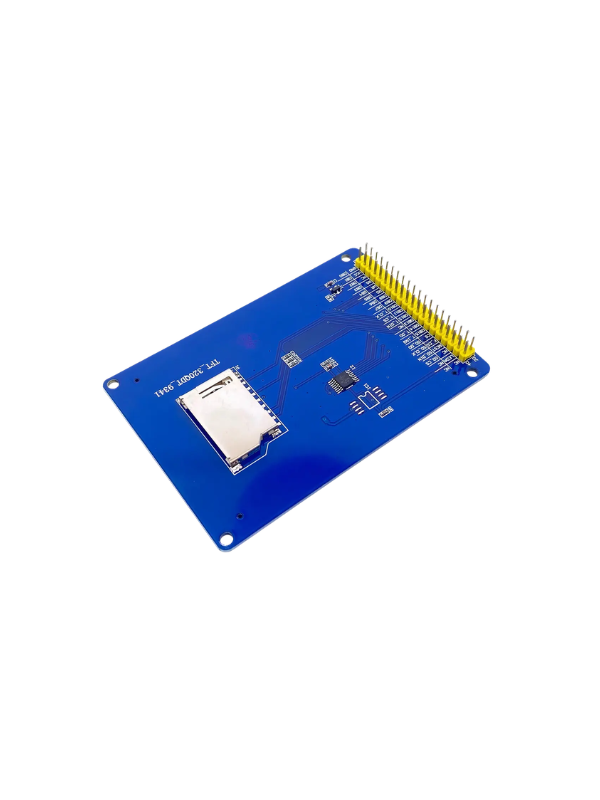

-Módulo com plataforma sd, fazer moldura digital e outros experimentos;
-Almofada de flash spi reservada, você pode expandir o chip de fonte de soldagem;
-Suporte tela horizontal e exibição de tela vertical, exibição de segmentação de tela de apoio;
-Suporte 262 milhões de cores rgb display, exibir boa qualidade de imagem;
-Controlador de tela vem com 172800 bytes de área de armazenamento de dados de exibição gráfica;
-Interface compatível com interface de placa de desenvolvimento de série atômica de ponto positivo;
-Produção da microplaqueta da máquina, ferragem, estável e de confiança;

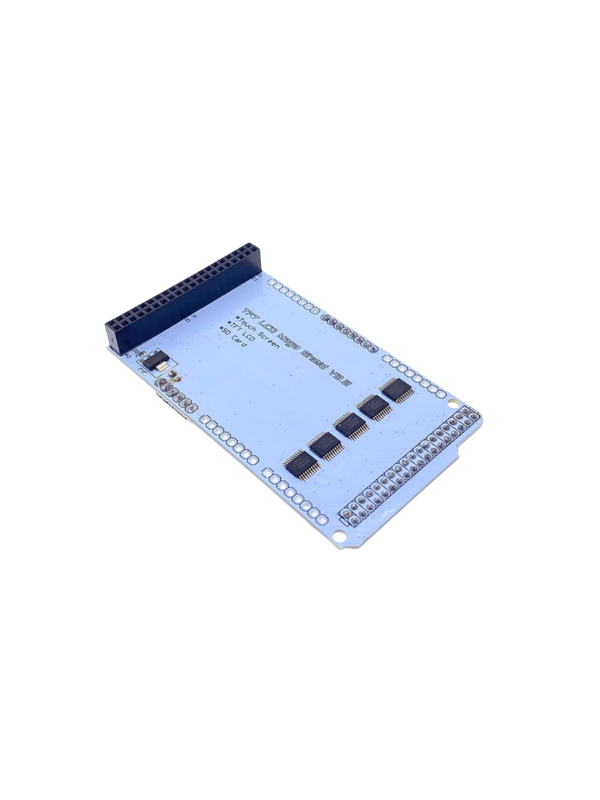

Protetor mega de tft lcd:
Descrição da função:
Porque tft01 lcd está trabalhando na tensão de 3.3v, então não pode ser usado diretamente em cima das placas-mãe padrão, então a fim de fazer tft01 lcd
Compatível para uso em padrão placa-mãe design seção tft escudo, pode ser conectado diretamente à placa-mãe usando tft01 lcd
Módulos.
TFT01 LCD
16 pode suportar o modo atual, uma vez que há mega2560 io suficiente, ao usar apenas uma interface de tela sensível ao toque ou interface de cartão sd, como no caso da cara 328s não existirá.

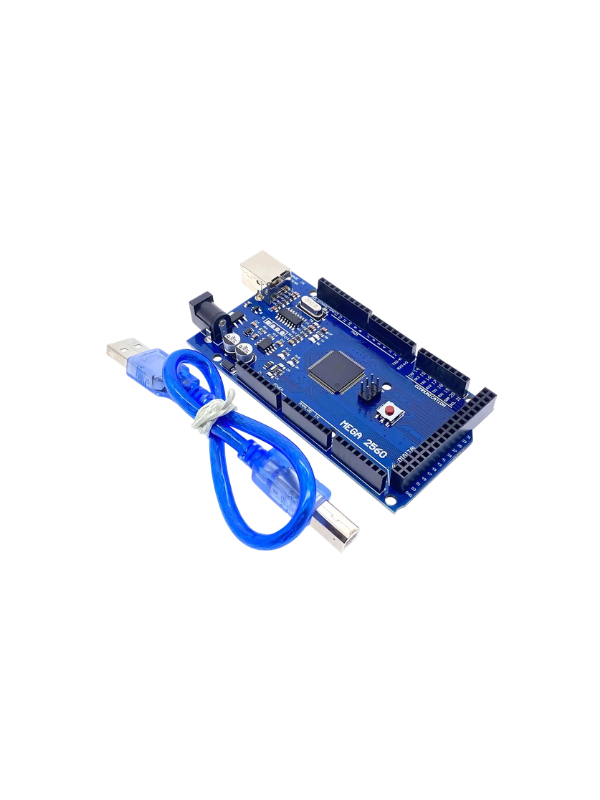

Mega2560 board:
CH340G Substituir ATMEGA16U2
Microcontrolador: ATmega2560
Tensão de funcionamento: 5v
Tensão de entrada (recomendado):7-12v
Tensão de entrada (limites):6-20v
Pinos de i/o digitais: 54 (dos quais 15 fornecem saída de pwm)
Pinos de entrada analógicos: 16
Corrente dc por pino de i/o: 40 ma
Corrente dc para 3.3v pino: 50 ma
Memória flash: 256 kb dos quais 8 kb usado pelo bootloader
SRAM:8 KB
EEPROM:4 KB
Velocidade do relógio: 16 mhz

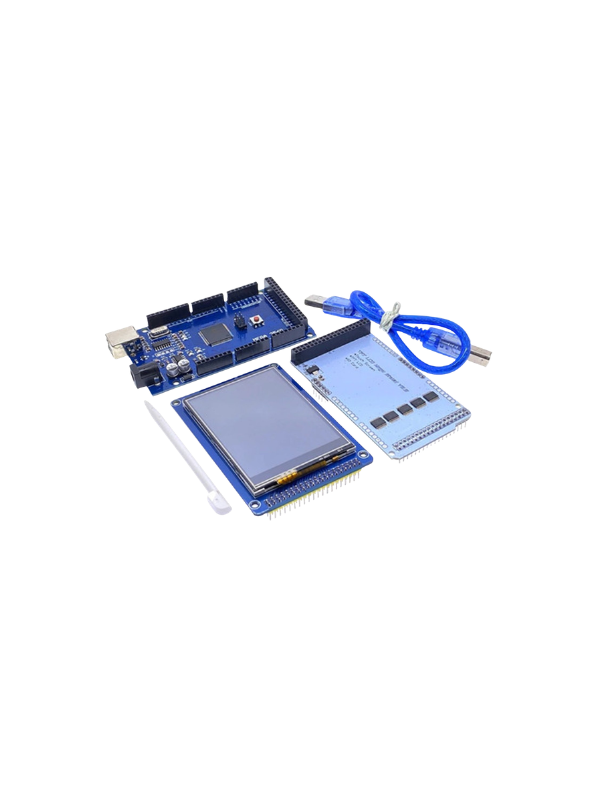

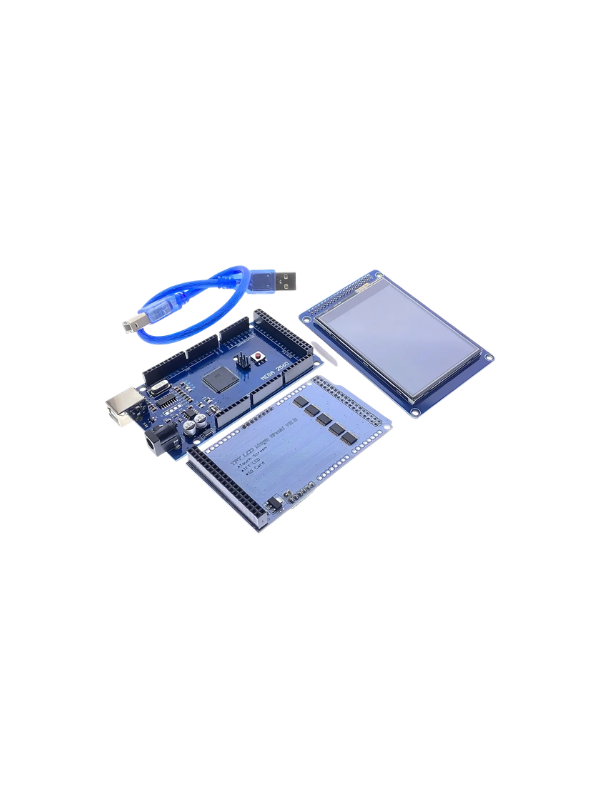

Pacote Inclui:
1 x mega 2560 r3 com cabo usb
1x3.2 polegadas tft escudo
1 x lcd toque 3.2 polegadas
Descrição do produto
CH340G Substituir ATMEGA16U2
Microcontrolador: ATmega2560
Tensão de funcionamento: 5v
Tensão de entrada (recomendado):7-12v
Tensão de entrada (limites):6-20v
Pinos de i/o digitais: 54 (dos quais 15 fornecem saída de pwm)
Pinos de entrada analógicos: 16
Corrente dc por pino de i/o: 40 ma
Corrente dc para 3.3v pino: 50 ma
A Placa foi criado com a intenção de facilitar a aprendizagem em programação e eletrônica e que tivesse um valor acessível para todas pessoas.
Ele é baseado em uma plataforma open-source, o que permite que você consiga realizar alterações em sua estrutura, ela é basicamente constituída de entradas e saídas lógicas ou PWM.
Devido a sua intenção de facilitar a aprendizagem, a programação da placa é simples (linguagem C), sendo possível programar projetos simples rapidamente. Para a realização da sua programação é necessário estar realizando o Download do software no site oficial do Harduinu.
Memória flash: 256 kb dos quais 8 kb usado pelo bootloader
SRAM:8 KB
EEPROM:4 KB
Velocidade do relógio: 16 mhz
