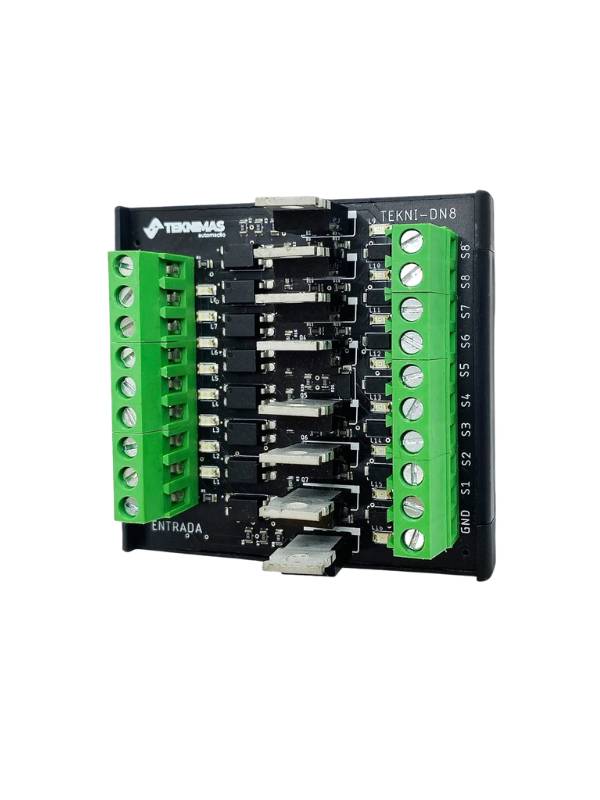

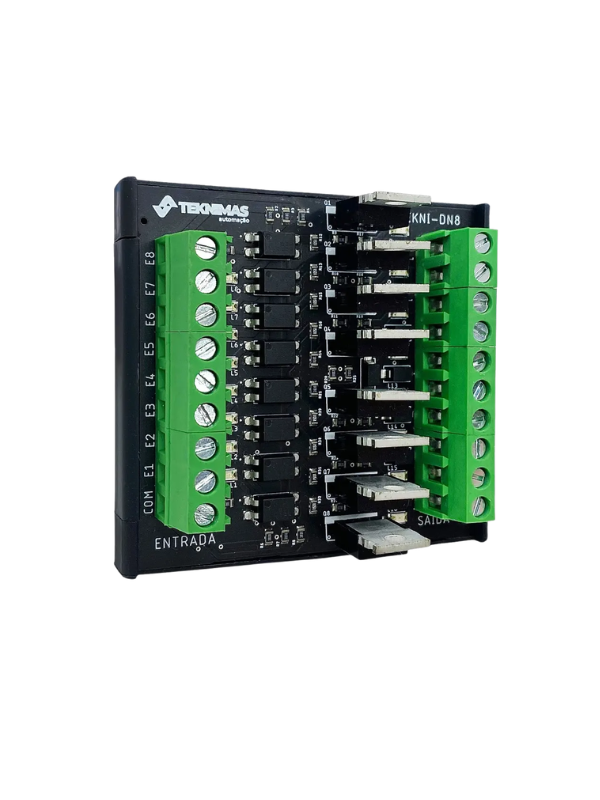

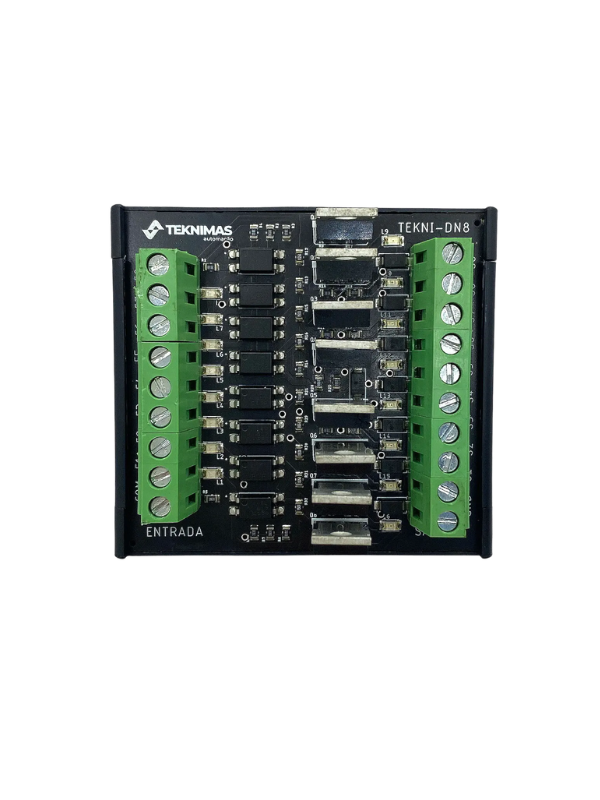

Interface de acionamento isolado DC-DC de 8 canais
O DRIVE 8, ou TEKNI-Dx8, é um dispositivo destinado à utilização em painéis elétricos, como interface entre o acionamento entre dois dispositivos de diferentes tensões de operação, ou então, garantindo o isolamento entre os dispositivos de controle e os dispositivos de saída em uma máquina. Além disso, algumas versões do dispositivo também funcionam como conversores de tipo de acionamento, sendo acionados por um controlador do tipo N e acionando uma saída do tipo P, por exemplo.
Descrição do funcionamento:
A partir de uma entrada de sinal em um canal, a saída deste mesmo canal é acionada.
Características e especificações técnicas:
Entradas opto-isoladas;
Saídas transistorizadas de baixa potência;
Máxima carga contínua por canal: 1 A;
Mínima tensão de controle (entrada): 6 Vcc;
Máxima tensão de controle (entrada): 28 Vcc;
Frequência de chaveamento: 5Khz;
Tensões de acionamento nominais de entradas e saídas: 24 Vcc;
Frequência de chaveamento: 5Khz;

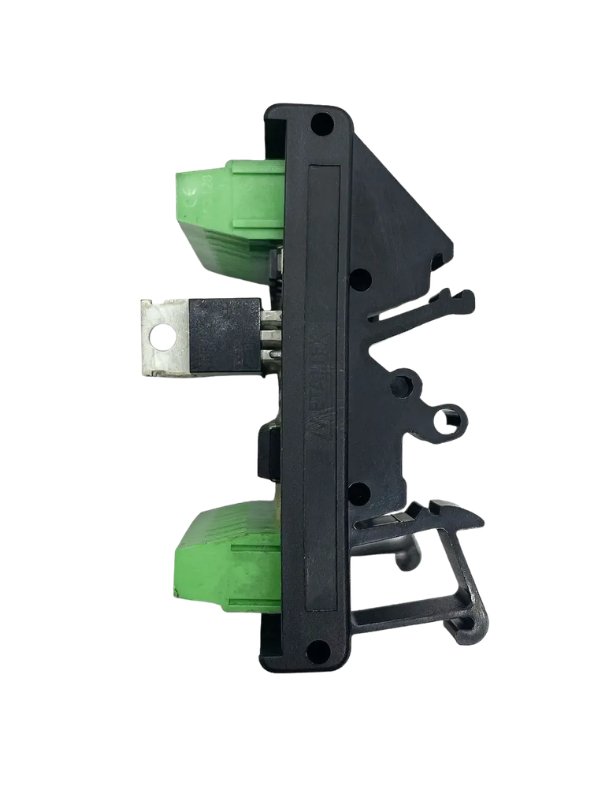

Montagem em suporte plástico com fixação para trilho DIN TS35;
Modelos:
Entrada P e Saída P: TEKNI-DP8;
Entrada N e Saída P: TEKNI-DNP8;
Entrada P e saída N: TEKNI-DPN8;
Entrada N e saída N: TEKNI-DN8;
Aplicações típicas:
Os drives TEKNI-DNx8 são comumente utilizados como isoladores entre os sinais de comando e os acionamentos em painéis elétricos. Além disso, também são utilizados quando é necessária a conversão de um tipo de acionamento para outro, como em conversões de acionamento em nível baixo para acionamento em nível alto. As versões personalizadas do TEKNI-DNx8 são utilizadas para permitir que controladores de baixa tensão, como 5 Vcc, por exemplo, consigam realizar acionamentos em painéis em que o padrão de tensão é de 24 Vcc.
Nota: Produzimos variações personalizadas do produto, sob demanda. Consulte a disponibilidade.
