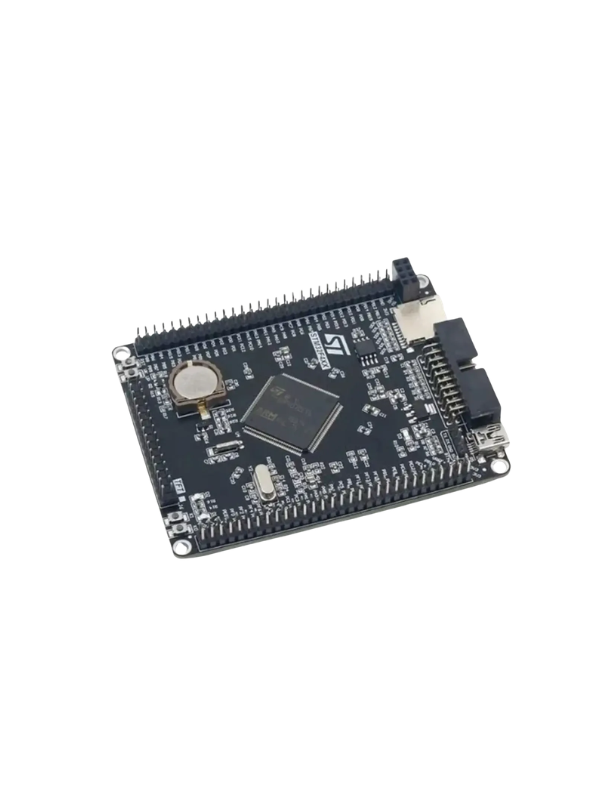

Microcontrolador Stm32f407zgt6 Arm Cortex M4 Stm32 F407

Introdução:
Uma placa de desenvolvimento (placa de demonstração) é uma placa de circuito usada para o desenvolvimento de sistema incorporado, incluindo uma série de componentes de ferragem tais como um processador central, memória, dispositivos de entrada, dispositivos de saída, caminhos de dados/autocarros e interfaces de recursos externos. A placa de desenvolvimento é geralmente personalizada pelo desenvolvedor de sistema incorporado de acordo com as necessidades de desenvolvimento, e também pode ser pesquisada e projetada pelo usuário. A placa de desenvolvimento é para iniciantes para entender e aprender a ferragem e software do sistema. Ao mesmo tempo, algumas placas de desenvolvimento também fornecem um ambiente de desenvolvimento integrado básico e software código fonte e esquemas de ferragem. Placas de desenvolvimento comuns incluem 51, placas de desenvolvimento arm, fpga e dsp.

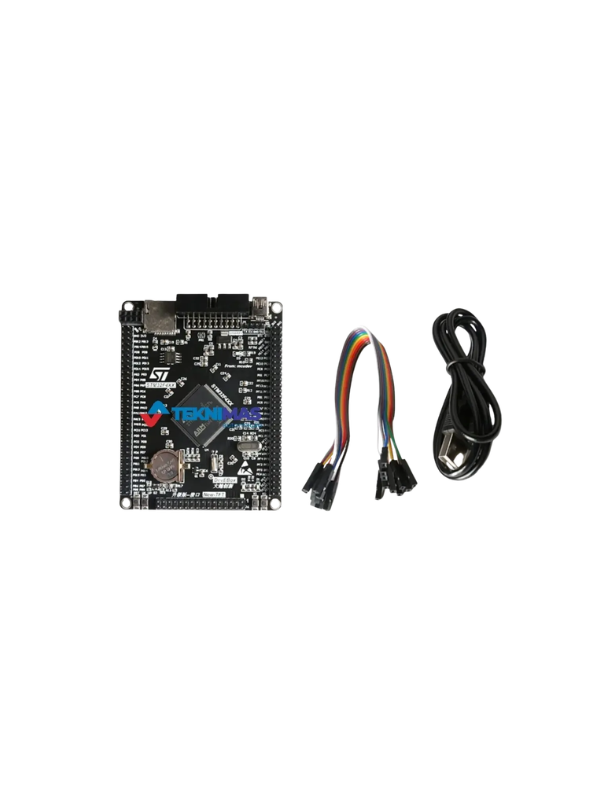

Contém:
01x Placa de desenvolvimento STM32F407ZGT6 | STM32F4XX
01x Cabo Mini USB
10x Fios tipo Dupont

Descrição técnica:

Parâmetros do produto:
Modelo de chip: STM32F407ZGT6 / STM32F4XX
Núcleo: Cortex-M4 / 32bit risc
Características: instruções dsp de ciclo único
Frequência de trabalho: 168 MHz
Tensão de trabalho: 1.8 ~ 3.6V

Chip principal parâmetros:
Kernel: Cortex-M4 risc de 32 bits;
Características: instruções dsp de ciclo único
Freqüência de operação: 168 MHz
210 dmips/1025 dmips/MHz
Tensão de funcionamento: 1.8-3.6V
Pacote: LQFP144
Recursos de armazenamento: 512kb flash/192 + 4kb sram

Características:
STM32F407ZGT6 ARM Cortex M4
168 MHz, 210 DMIPS / 1,25 DMIPS / MHz
Cristal do sistema de 8 megahertz
Cristal RTC de 32,768 KHz
Cabeçalho JTAG / SWD
Flash de 1024 Kb, 192 + 4 Kb SRAM ( Possibilidade de expansão utilizando memória IS2WV51216-1M)
3x SPI
3x USART
2x UART
2x I2S
3x I2C
1x FSMC
1x SDIO
2x CAN
1x controlador USB 2.0 FS / HS (com DMA dedicado)
1x USB HS ULPI (para USB HS HS PHY)
Micro SD
Memória para armazenamento de dados Winbond W25Q16 16Mbit SPI Flash
Bateria RTC CR1220
1x 10/100 Ethernet MAC
1 interface de câmera paralela de 8 a 14 bits(54Mbytes/s)
3x ADC (12 bits / 16 canais), 2.4 MSPS A/D : up to 24
canais e 7.2 MSPS em modo intercalado triplo
2x DAC (12 bits)
12x temporizadores gerais, 2x temporizadores avançados
Regulador on-board AMS1117-3.3V: 3.3 V regulador de tensão LDO, corrente máxima de 800 mA
Micro USB para alimentação e comunicação
LED vermelho do usuário D1 (PF9) ativo em nível baixo
LED vermelho do usuário D2 (PF10) ativo em nível baixo
LED de energia vermelho D3
Jumper para seleção de bootloader (somente um jumper fornecido)
Tecla de reset,Tecla Wakeup, 2 teclas de uso geral K0 (PE4) e K1 (PE3)
2x30 pinos laterais + 2x16 pinos inferiores + 1x4 pinos ISP
Interface LCD 2x16 FSMC
Interface (conector) para NRF24L01
Orifícios de montagem M3
Dimensões: 95,1 mm x 74,6 mm
