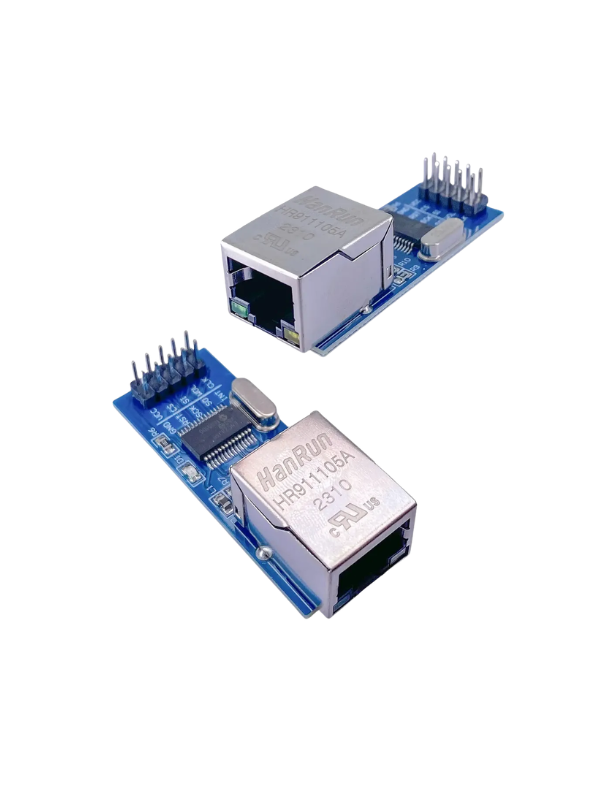

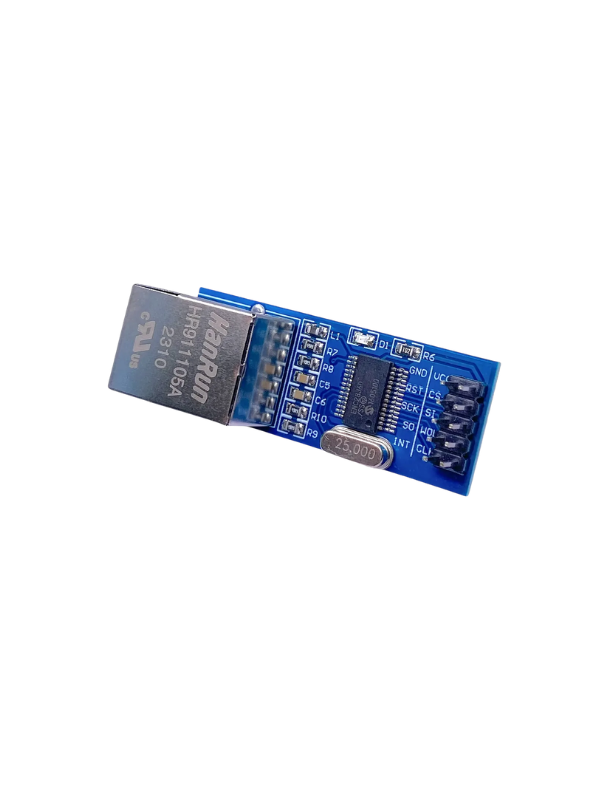

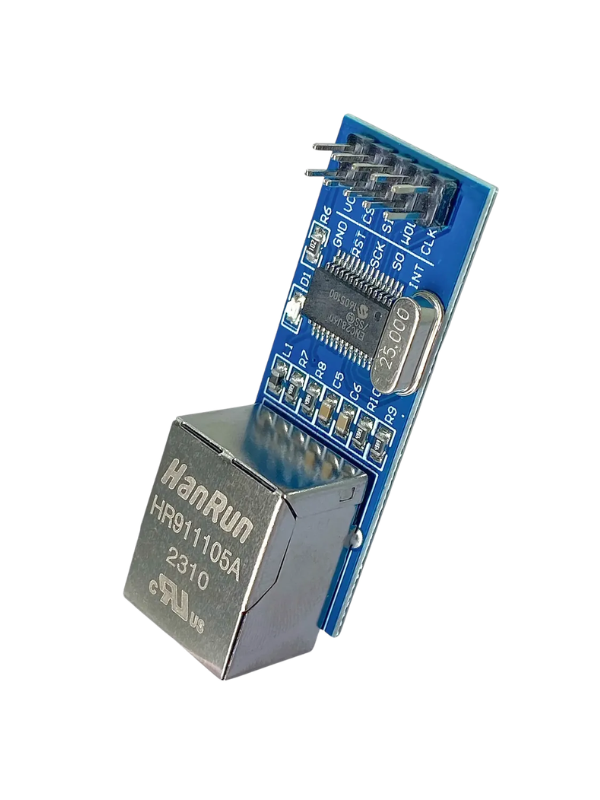

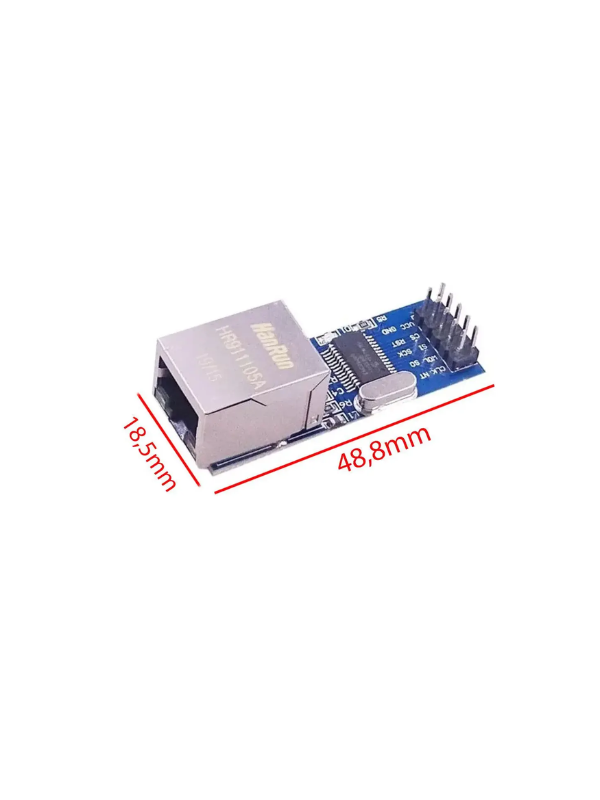

01 - Mini Módulo de Rede Ethernet LAN enc28j60 com porta Rj45 Introdução: Normalmente aplicado em: servers e impressoras conectados à internet, LAN em placas mães, aplicações de telecom embarcadas, aplicações POE (Power over ethernet), consoles de jogos, modens/roteadores DSL e entre outros. Descrição técnica: Placa de chip enc28j60/ss. A placa de cristal 25mhz. A placa de interface de rede hr911105a. Pino de fonte de alimentação de 3.3 v. Tamanho: 48,8 (mm) x 18,5 (mm). Peso: 11g Depurar lembrete: 1, o endereço IP do computador para um segmento de rede e módulo como módulo IP 192.168.1.2, conjunto de computador IP: 192.168.1.3; 192.168.1 é a seção 3; 2, atravessar o cabo de rede conectado à boca do módulo de rede informática e boca; (isto é, a rede de cabo 1 3,2 cruz, e então não entendo que há fotos Baidu); 3, o módulo e a conexão de MCU devem pagar a atenção à conexão de cada linha são seguros (a superfície não é conectada mesmo ao bom); 4, e o MCU porta IO para confirmar que está certo; 5, o programa recompile, baixe, confirme se deseja baixar! STM32 e 51 IO Fiação instruções: ############ Conexão STM32 ########### Módulo STM32f103VBT6 ENC28J60 ou outro stm32 PC10 ----------- RESET PC12 --------- CS // PC12 pull-up modo de saída // SPI1- PA5 ----------- Modo SCK / /saída PA6 ----------- Modo SO / /entrada PA7 --------- Modo SI / /saída ###### 51 microcontrolador ########### // --------------------------------- Altere o endereço IP e o endereço MAC em uipopt.h 192.168.1.100 // --------------------------------- Configuração do port em spi.h. STC12C5A60S2 MERGULHO OSC: 18,432 Msbit CSN = P1 ^ 0; / / 28J60 -- CS (SS) Sbit SIN = P1 ^ 1; / / MOSI Sbit FILHO = P1 ^ 2; / / MISO Sbit SCKN = P1 ^ 3; / / SCK RSTN Sbit = P1 ^ 4; / / RST Sbit INTN = P3 ^ 3; / / INT Emitimos nota fiscal para PF e PJ PRONTA ENTREGA E ENVIO IMEDIATO! Loja Física: Tekni-Mas Máquinas LTDA Localizada em Novo Hamburgo / RS
