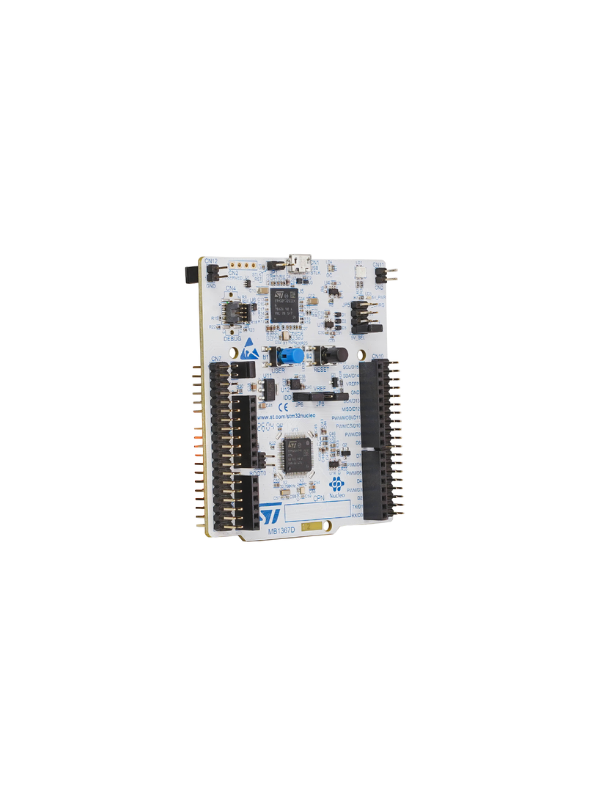

Placa De Prototipagem Stm32g474re Nucleo-g474re Arm Nucleo

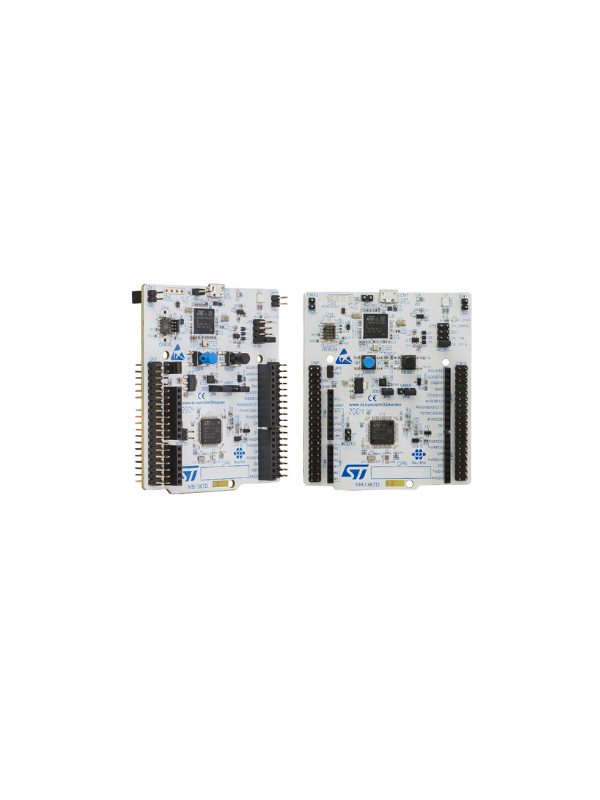

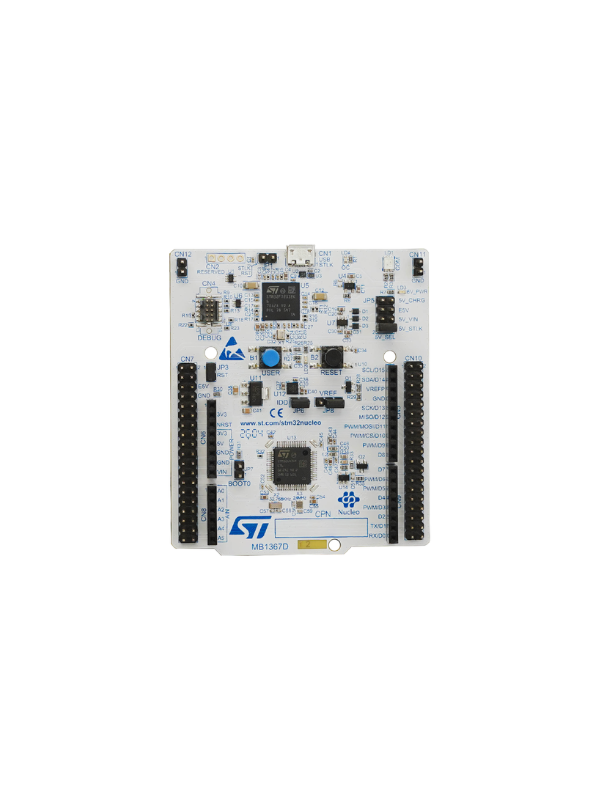

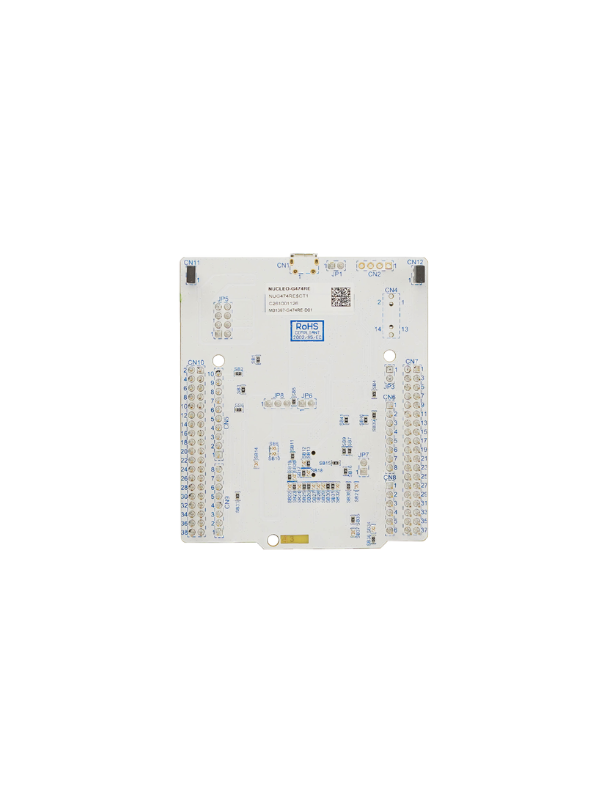

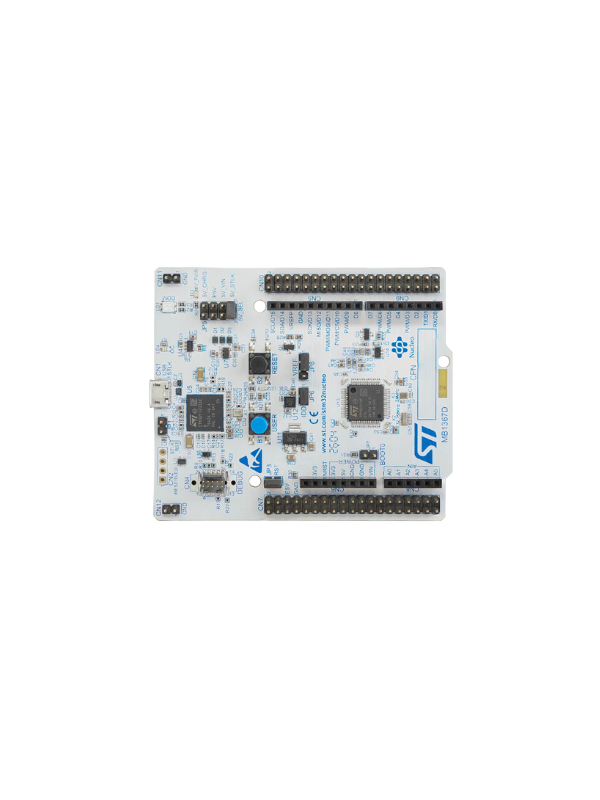

01 - Placa de desenvolvimento NUCLEO-G474RE Nucleo-64 STM32G474RE

Os dispositivos STM32G474xB/xC/xE são baseados no núcleo RISC de 32 bits Arm Cortex-M4 de alto desempenho. Eles operam em uma frequência de até 170 MHz.

O núcleo Cortex-M4 apresenta uma unidade de ponto flutuante (FPU) de precisão única, que suporta todas as instruções de processamento de dados de precisão única Arm e todos os tipos de dados. Ele também implementa um conjunto completo de instruções DSP (processamento de sinal digital) e uma unidade de proteção de memória (MPU) que aprimora a segurança do aplicativo.

Esses dispositivos incorporam memórias de alta velocidade (até 512 Kbytes de memória Flash e 128 Kbytes de SRAM), um controlador de memória externa flexível (FSMC) para memórias estáticas (para dispositivos com pacotes de 100 pinos e mais), uma interface de memória Flash Quad-SPI e uma ampla gama de E/Ss e periféricos aprimorados conectados a dois barramentos APB, dois barramentos AHB e uma matriz de barramento multi-AHB de 32 bits.

Os dispositivos também incorporam vários mecanismos de proteção para memória Flash e SRAM incorporadas: proteção de leitura, proteção de gravação, área de memória protegível e proteção de leitura de código proprietário.

Os dispositivos incorporam periféricos que permitem aceleração de função matemática/aritmética (CORDIC para funções trigonométricas e unidade FMAC para funções de filtro).

Eles oferecem cinco ADCs rápidos de 12 bits (4 Msps), sete comparadores, seis amplificadores operacionais, sete canais DAC (3 externos e 4 internos), um buffer de referência de tensão interna, um RTC de baixa potência, dois temporizadores de 32 bits de uso geral, três temporizadores PWM de 16 bits dedicados ao controle do motor, sete temporizadores de 16 bits de uso geral e um temporizador de baixa potência de 16 bits e temporizador de alta resolução com resolução de 184 ps.

Eles também apresentam interfaces de comunicação padrão e avançadas, como:

- Quatro I2Cs
- Quatro SPIs multiplexados com dois I2Ss half duplex
- Três USARTs, dois UARTs e um UART de baixa potência.
- Três FDCANs
- Um SAI
- Dispositivo USB
- UCPD

Algumas fontes de alimentação independentes são suportadas, incluindo uma entrada de alimentação independente analógica para ADC, DAC, OPAMPs e comparadores. Uma entrada VBAT permite o backup do RTC e dos registradores.

A família STM32G474xB/xC/xE oferece 9 pacotes de 48 pinos a 128 pinos.

Todos os recursos
Inclui tecnologia patenteada ST de última geração
Núcleo: CPU Arm Cortex-M4 de 32 bits com FPU, acelerador adaptativo em tempo real (ART Accelerator) permitindo execução em estado de espera zero a partir da memória Flash, frequência de até 170 MHz com 213 instruções DMIPS, MPU, DSP

Condições operacionais:
Faixa de tensão VDD, VDDA: 1,71 V a 3,6 V
Aceleradores matemáticos de hardware
CORDIC para aceleração de funções trigonométricas
FMAC: acelerador matemático de filtro
