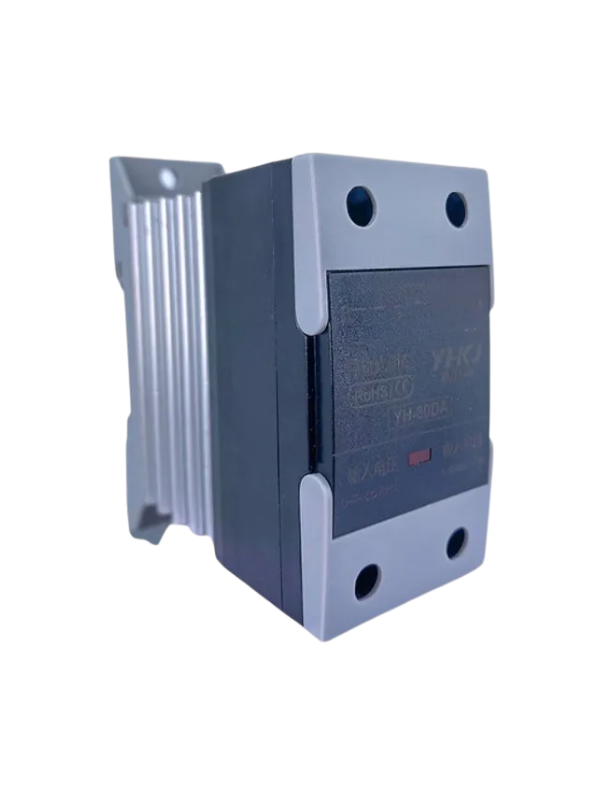

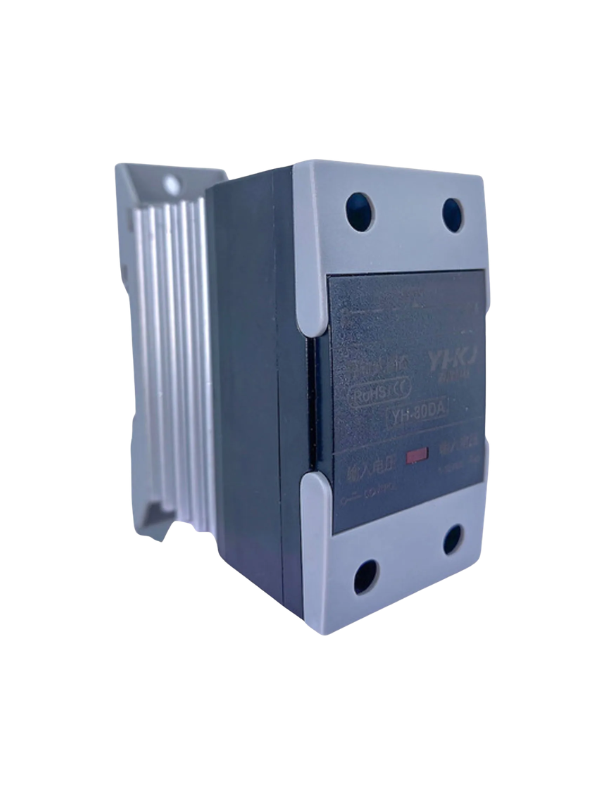

1 - RELÉ DE ESTADO SÓLIDO 80 AMPÉRES com dissipador de aluminio já incluso, pronto para uso
EXCELENTE QUALIDADE, NÃO É FRAGIL COMO OS CHINESES QUE ESTÃO NO MERCADO.
QUALIDADE COMPROVADA OU DINHEIRO DE VOLTA.
PASSO 1: Escolha um controle correto Modo
DA: DC Control AC - Entrada: DC3-32V Load:AC24-480V
PASSO 2: Escolha um tipo correto para a corrente
Para carga resistiva: Corrente de SSR = 3 x corrente de trabalho de carga
Carga Resistive tal como a fornalha da resistência, lâmpada incandescente, forno, haste do aquecimento, aquecedor de água bonde.
Para carga indutiva: Corrente de SSR = 6 x corrente de trabalho de carga
Carga indutiva, como motor, ventilador, transformador, bomba, ar condicionado e outras cargas com indutivos.
Para carga capacitiva: Corrente de SSR = 10 x corrente de trabalho de carga
Carga capacitiva, como capacitores compensadores, baterias e outras cargas com capacitores
PASSO 3: Escolha um dissipador térmico adequado.
A temperatura do dissipador de calor em uso deve ser inferior a 80C . Aplique graxa de silício condutora de calor entre SSR e dissipador.
Atenção 1: SSR não pode ser testado sem carga, e deve ser adicionado carga de mais de 50W para testar
Atenção 2: Use fusível rápido (70% Amp de SSR nominal) para proteger SSR de curto-circuito de carga.
Atenção 3: Zero-cross ou aleatório turn-on. The padrão é zero cruz SSR. Aleatório turn-on precisa ser personalizado
Marca: Shang Jing

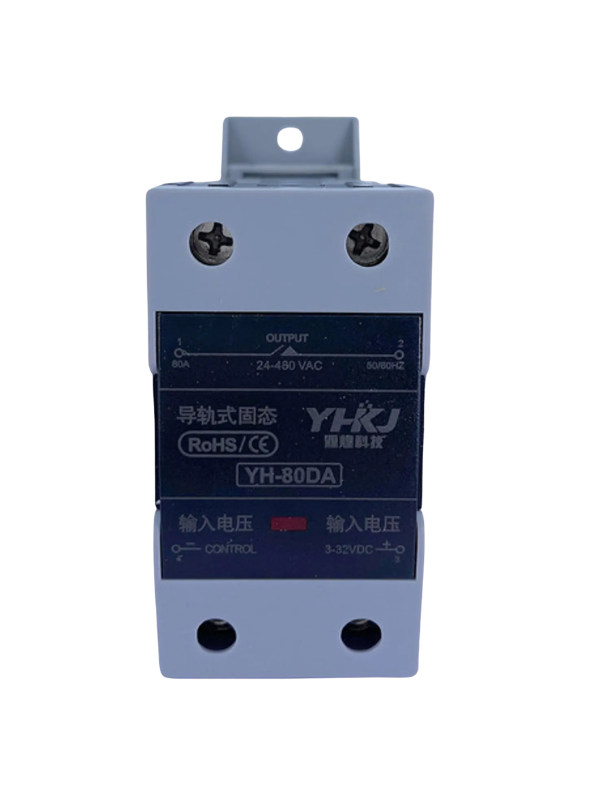

Modelo: LCDR-48080 / SSR-80 DA / Ssr-4880
Descrição:
RELÉ ESTADO SÓLIDO MONOFÁSICO 80A ENTRADA (3-32VCC) / SAÍDA (24-480VAC)
Tensão de entrada: 3-32VDC
Tensão de saída : 24-480VAC
Corrente de saída: 80A
Em tensão: = 1V One-off Time: = 10ms
Dimensões: Comp.91mm x Larg. 38mm x Alt.80mm
