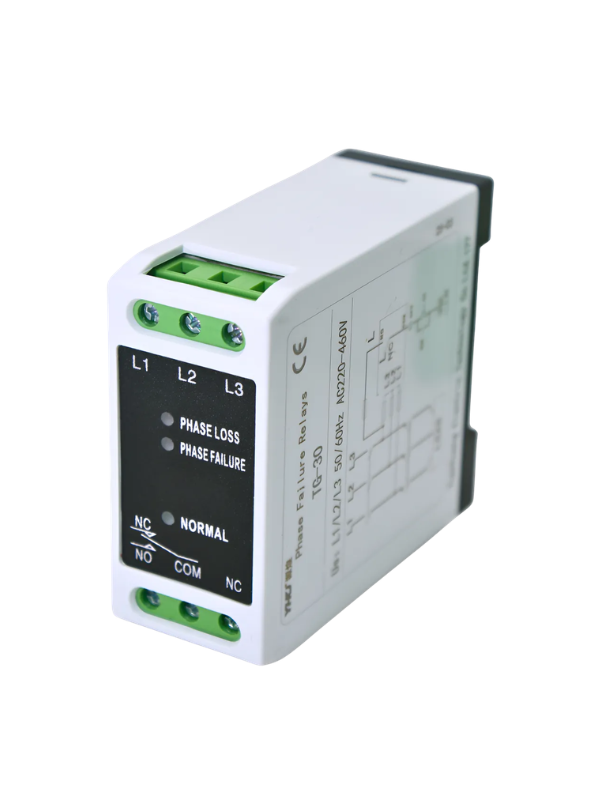

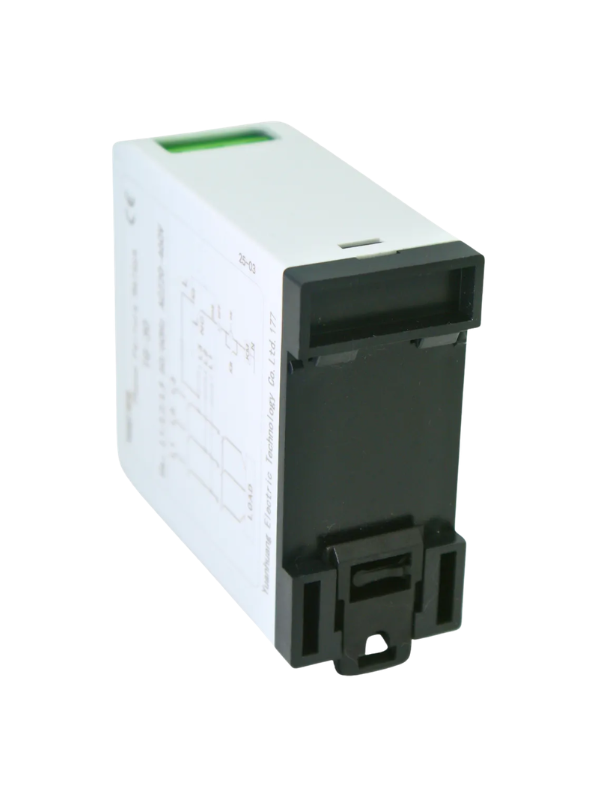

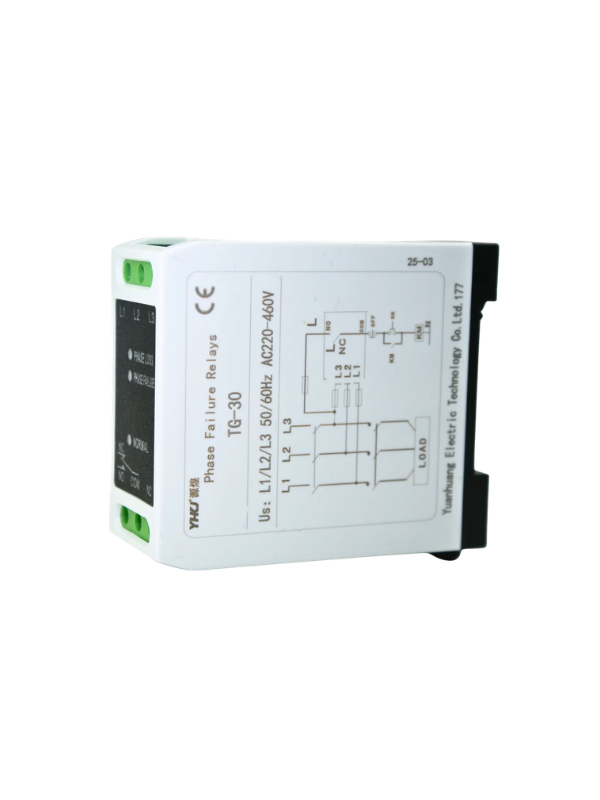

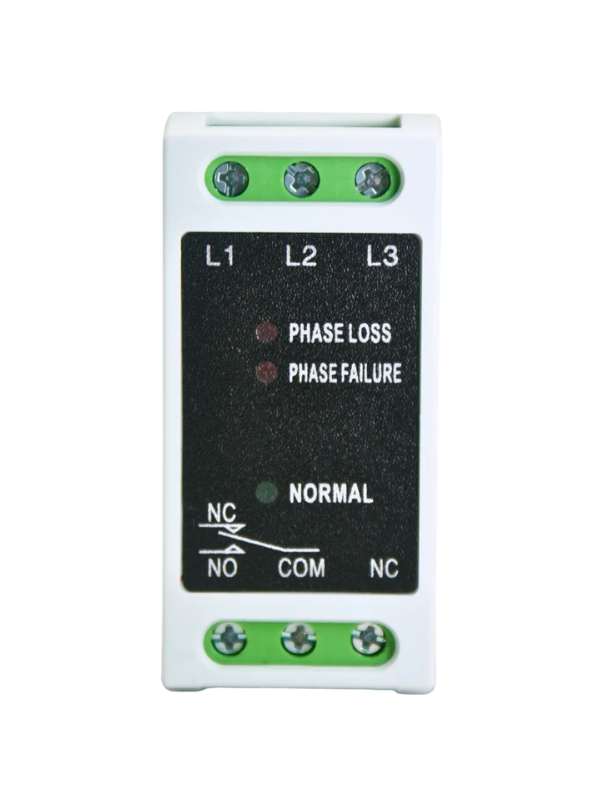

01 - Rele de controle e monitoramento de fase e tensões trifásico TG30 220-380VAC Funções de proteção: - Sequência de fase - Perda de fase - Sobre tensão (acima da tensão) - Sub tensão (abaixo da tensão) - Desequilíbrio de fase (R, S, T) Especificação: Modelo: TG30 Tensão nominal: 220-380VAC Corrente nominal: 5A Consumo de energia: 2 2w Tensão da isolação: 40000vcc/m Contatos de saída: 1 Contato NA + NF Capacidade de contato: 3a, 250vac Fixação / Montagem: Trilho din35 ou m2-parafusos Peso da embalagem: aprox. 98g O relé da sequência de fase é um produto novo da alto-tecnologia que seja aplicado aos circuitos integrados digitais da grande-escala e aos projetos transformerless. Altamente versátil (3-phase 220v ~ 380v), tamanho ultra-pequeno, aparência muito bonita. Detecta a forma de onda e a fase da fonte de alimentação por ic para julgar se a fonte de alimentação é anormal. Na fase reversa (anti-fase), desequilíbrio de tensão trifásico, perda de fase e curto-circuito quando a carga indutiva tal como o motor está funcionando, pode rapidamente julgar e output o relé, e sua função não é afetada pelo circuito ou corrente de carga, corrente de impulso, corrente desequilibrada e características de carga, Alcançar a operação a longo prazo do desempenho completo e do clima completo à operação normal e estável do motor. Pode ser usado para fornecer relé para vários motores trifásicos e outros equipamentos trifásicos tais como compressor de refrigeração, bomba, ventilador, compressor de ar, elevador, máquina de moldagem por injeção. Características de: 1. perda de fase: significa que qualquer fase ocorre perda de fase quando o circuito protegido está em execução ou estado de parada. Neste caso, a luz indicadora vermelha será iluminada e será prioridade. 2. reversão de fase: é uma atuação imediata, que protege l1, l2 e l3 trifásica contra sequência de conexão errada. Neste caso, a luz indicadora amarela será iluminada. 3. desequilíbrio de tensão: enquanto um da taxa de desequilíbrio de tensão &; 50%, o desequilíbrio da tensão trifásica afetará o funcionamento seguro do equipamento. Neste caso, que há uma fase de perda, a luz indicadora vermelha será iluminada e será prioridade. 4. Atuação instantânea, quando renergizado e quando reestabelicido. Características de trabalho: 1. se a conexão das fases l1, l2 e l3 estiver certa, a luz verde do relé ilumina e o relé fecha. Se eles estão errados, a luz amarela do relé ilumina. Trocando qualquer dois deles, o relé aceitará a sequência de fase e começará a trabalhar normalmente. Neste caso, que ocorre luz amarela iluminada e relé desfechado após o equipamento protegido funciona normalmente, deve ser uma conexão errada do circuito externo. O relé tem uma função de contra a conexão errada. 2. enquanto qualquer uma dessas fases l1, l2 e l3 é perda de fase, a luz vermelha é iluminada com a luz verde sem luz e o relé liberado. Quando a tensão voltar ao normal, ele vai se recuperar imediatamente com luz verde e relé iluminado. 3. l1, l2 e l3 conectam com ac trifásico. Não, com são normalmente ponto de contato aberto e nc, com são normalmente ponto de contato. Use o chumbo para conectar o terminal diretamente. Recursos: - Tamanho compacto - Monitoramento trifásico de sequência de fase, perda de fase, supere subtensão e desequilíbrio de fase - Alimentado pelo circuito de medição - Contatos NA de controle - 5 leds para indicação de status Aplicações típicas - Bombas - Sopradores - Motores - Compressores PRONTA ENTREGA, NOVO COM NOTA FISCAL PF e PJ ENVIO IMEDIATO! Loja Física: Tekni-Mas Máquinas LTDA Localizada em Novo Hamburgo / RS
