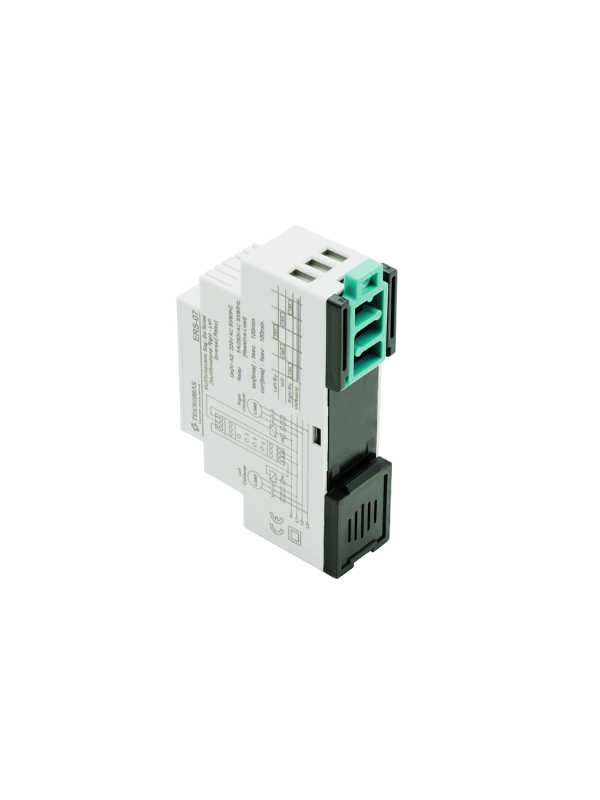

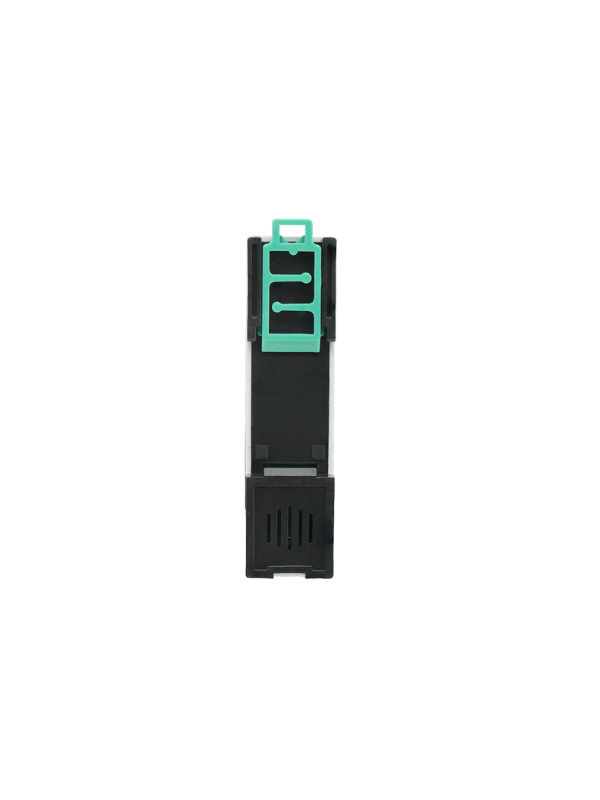

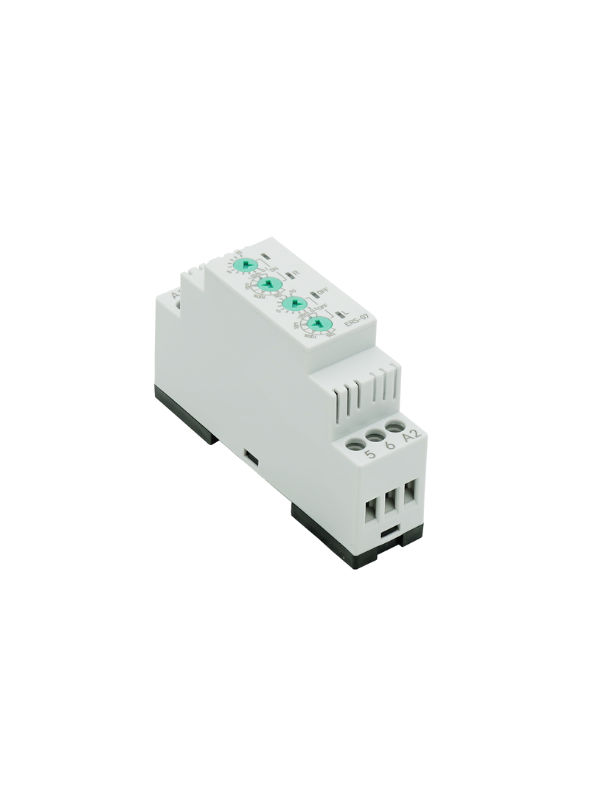

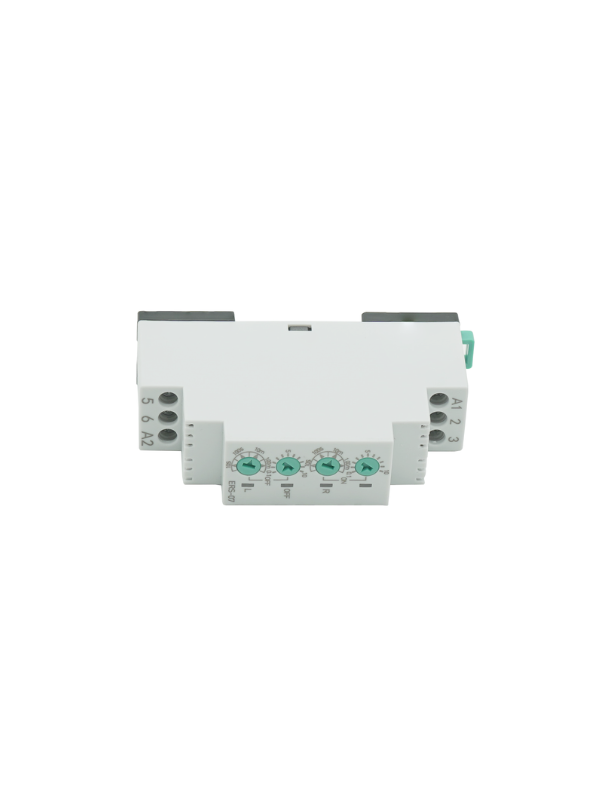

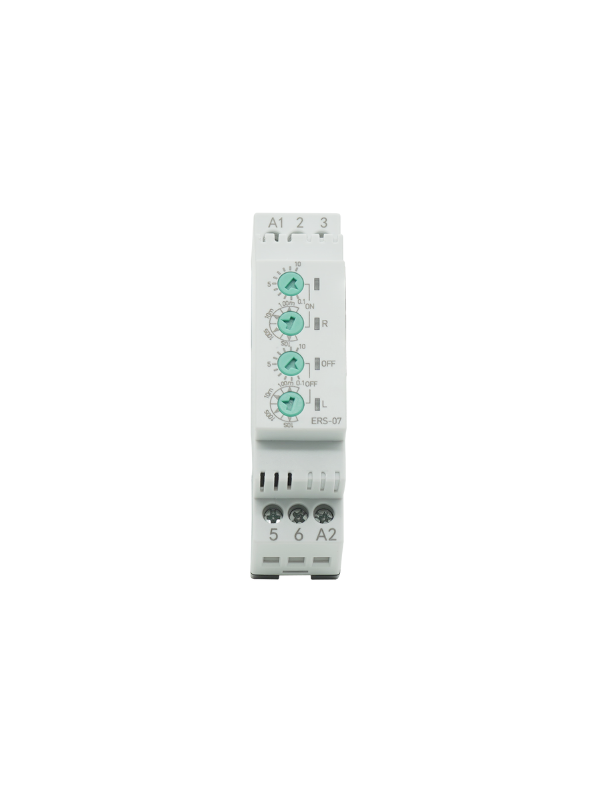

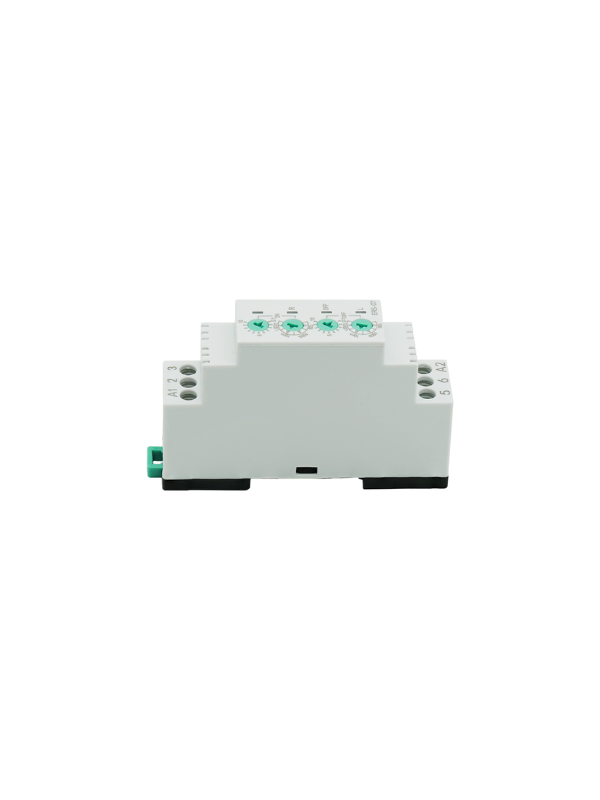

01 - Rele Temporizador multi-funções ERS-07 Direita-Esquerda (Inversor) - Para inversão de giro do motor
ERS-07 Direita-Esquerda (Inversor) Relés são usados para 2 cargas diferentes, que funciona por sua vez. A primeira carga começa a funcionar, pára e espera (desligada) e a segunda carga começa a funcionar. O tempo de trabalho é o mesmo.

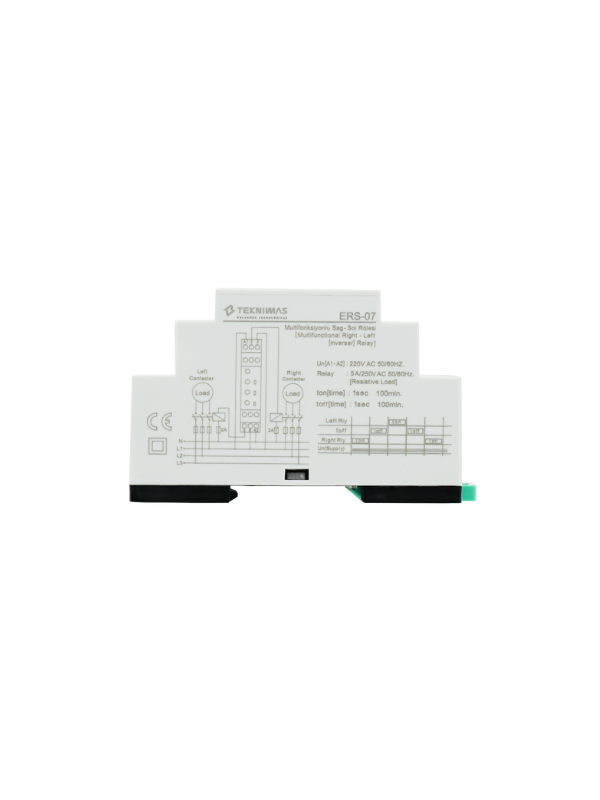

Conecte por favor o dispositivo segundo o diagrama.
Adicionalmente ajuste entre 1seg.- 100 minutos. Quando a energia está ligada primeiro dá contato com o relé direito.
Primeiro, começa a contar o tempo de operação do relé certo quando o dispositivo energizado. Então o relé direito está ligado (2 e 3 terminais de contato entrariam em curto-circuito). Enquanto isso, o relé direito levou (R) pisca. O tempo de execução do dispositivo passa e deixa o relé direito (2 e 3 terminais de contato estarão abertos) e começa a contar o tempo de espera. Enquanto isso, os flashes de led. O dispositivo após a expiração do tempo de espera para contar inicia o tempo de operação do relé esquerdo. O relé esquerdo está ligado (2 e 3 terminais de contato entrariam em curto-circuito) e o relé esquerdo pisca (L).
Especificações
Tensão operacional (A1-A2)... : 220VAC ou 110VAC
Frequência operacional ....... : 50/60Hz.
Potência operacional ............. : <5VA
Temperatura operacional .. : -20 °C ..... + 55 °C
Ton Tempo (t)................ : 1sec, - 100 minutos
Toff Tempo (t)............... : 1sec, - 100 minutos
Exibição: ............... : LED 3x
Conexão Tipo ............ : Conexão do terminal
Peso ............................ : Máx.<125gr.
Contato ..................:5A/250V AC (carga resistiva)
Montagem ............... : Montado no trilho de ruído
Proteção Classe ........... : IP20
Altitude operacional .......... : <2000 metros
Diâmetro do cabo ............. : 2,5mm ²
