Voltímetro E Amperímetro Digital

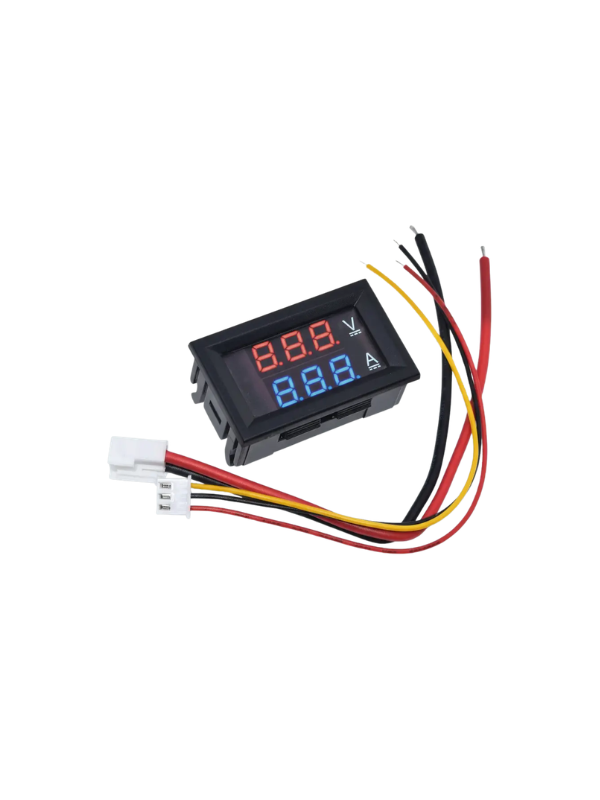

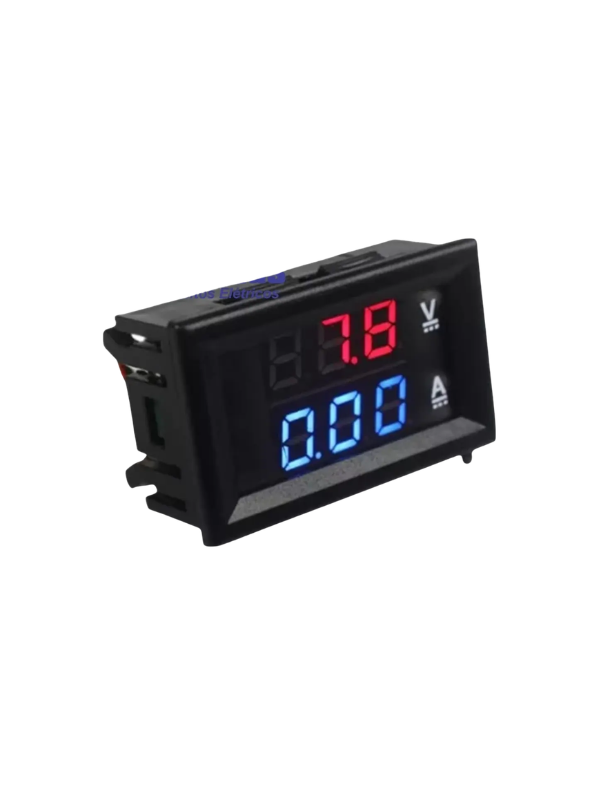

01- Voltímetro e Amperímetro Digital DC 100V 10A


Características do Produto

• Medição de tensão e corrente DC
• Display digital duplo nas cores azul e vermelho
• Compacto e de fácil instalação
• Ideal para fontes, baterias, projetos eletrônicos e automação




  Especificações Técnicas

  Característica	Descrição
  Tensão de Alimentação	4,5V a 30V DC
  Tensão de Medição	0 a 100V DC
  Corrente de Medição	0 a 10A DC
  Precisão	0,01A / 0,1V
  Corrente de Funcionamento	< 20mA
  Temperatura de Operação	-15°C a +70°C
  Entalhe para Montagem	45,5 x 26,6mm
  Dimensões	50 x 30 x 18mm
  Tamanho do Display	0,28" polegadas
  Cor do Display	Azul e Vermelho
  Cor da Carcaça	Preto






  Aplicações

  Ideal para:

  • Fontes de alimentação
  • Projetos eletrônicos
  • Baterias
  • Painéis elétricos
  • Automação
  • Monitoramento DC

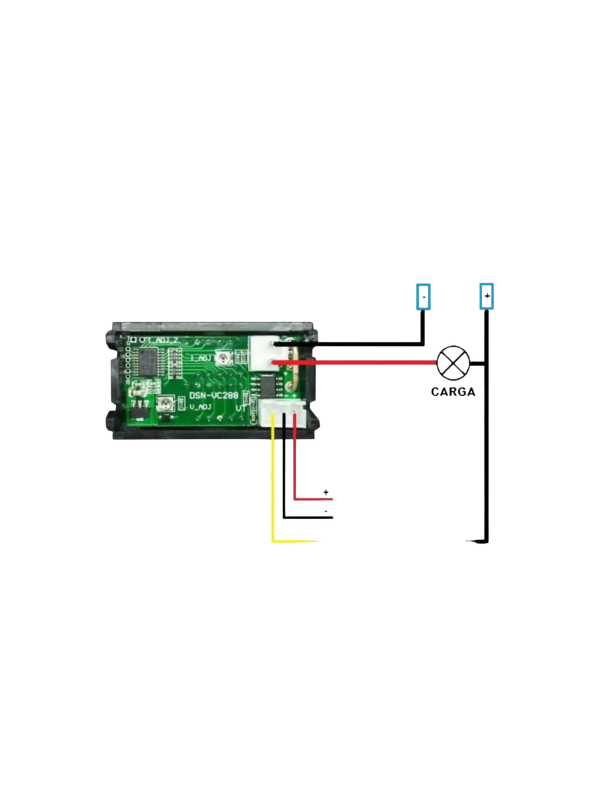

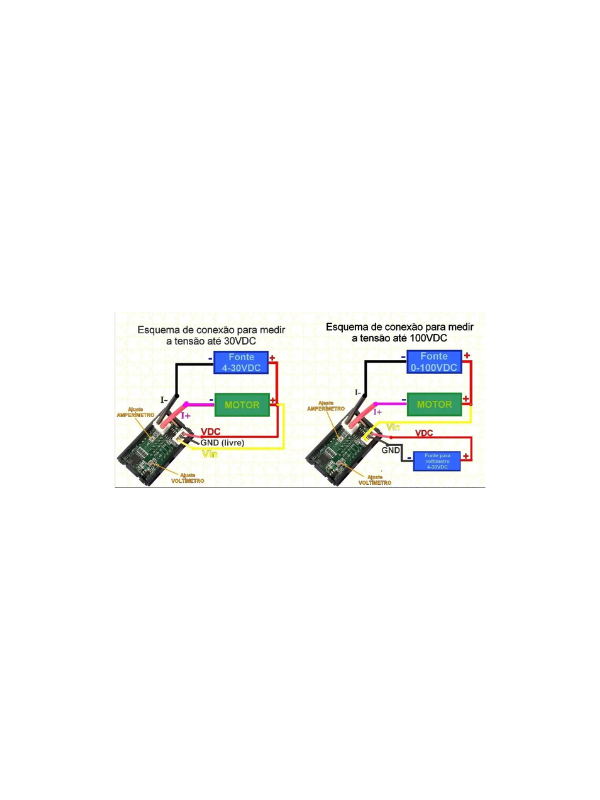

Como ligar?

Cabos Finos

• Vermelho: Positivo da fonte externa entre 4 e 30VDC
• Preto: Negativo da fonte externa entre 4 e 30VDC
• Amarelo: Positivo entre o aparelho que está sendo medido e a fonte de energia



Cabos Grossos

• Preto: Entrada negativa da fonte de energia até o medidor
• Vermelho: Saída negativa do medidor até o aparelho




  Atenção

    A tensão máxima de entrada não pode exceder 30V, caso contrário há risco de queima do aparelho.




  Conteúdo da Embalagem

• 1x Voltímetro e Amperímetro Digital DC 100V 10A
• 2x Cabos de conexão


50 x 30 x 18 mm
